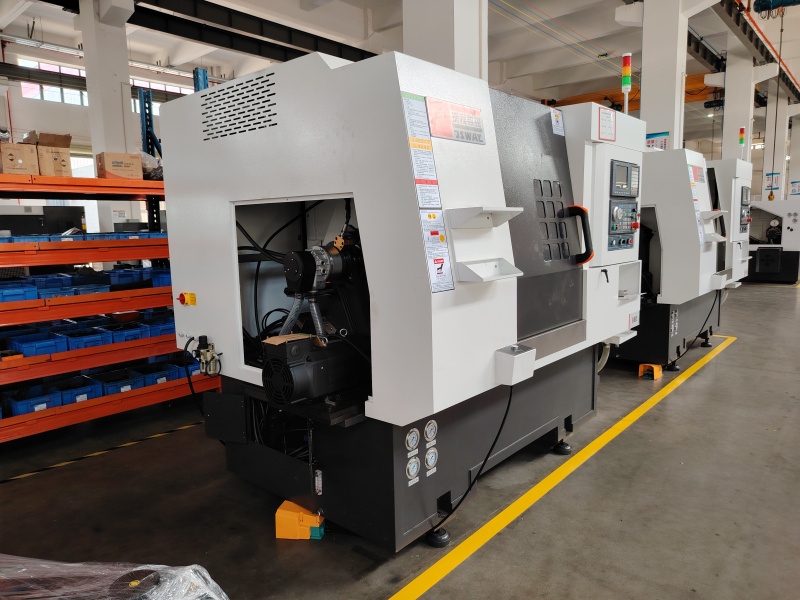

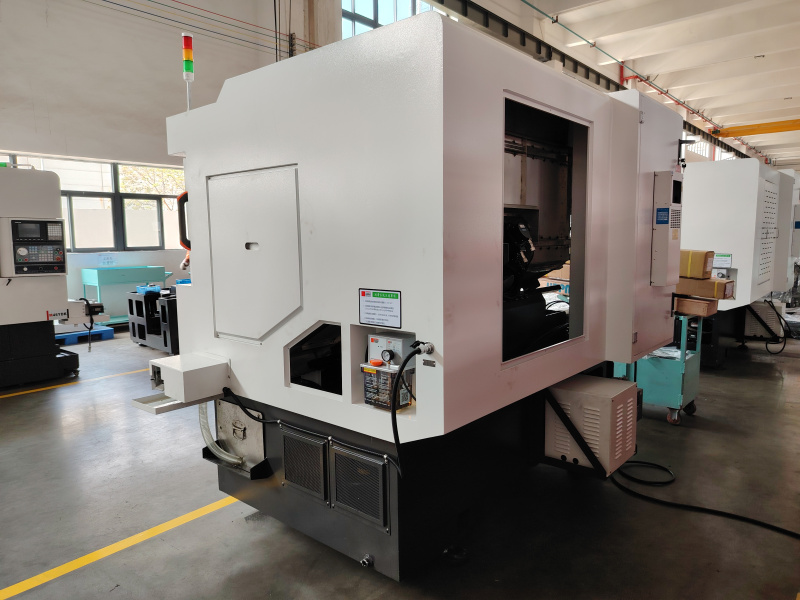

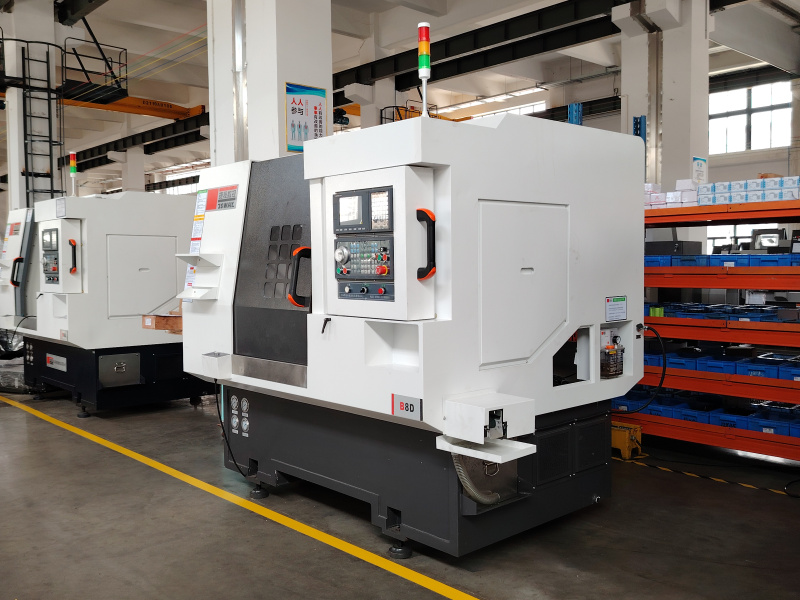

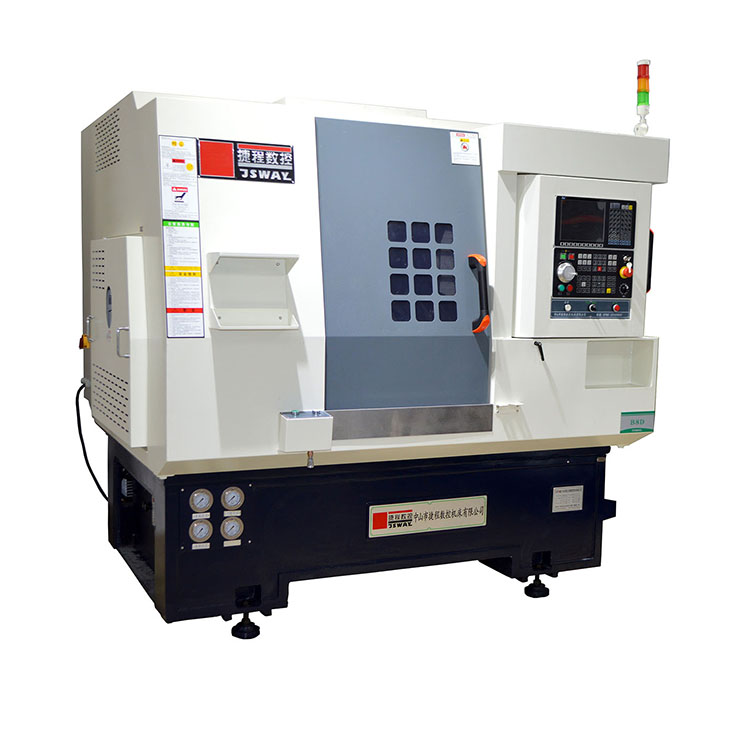

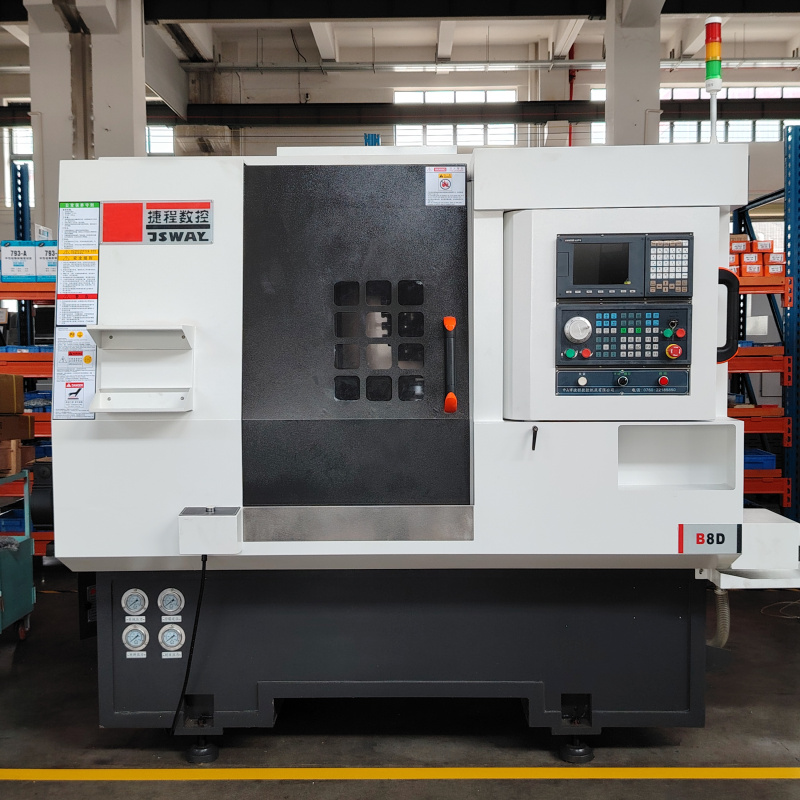

B8d 3 eje 4+4 herramienta de torreta de potencia girando y molienda de polvo de torreta

Fortalecer la estructura vertical de la rigidez y la rigidez de alta rigidez.
Optimice la rigidez de la herramienta impulsada, agregue el doble soporte para la rueda superior.
El motor del husillo aumenta la potencia a 7.5kW.
La precisión de la indexación utilizando retroalimentación de bucle cerrado del anillo magnético doble, mayor precisión.
Especial para el procesamiento de turnos, fábricas, TAPP y Talle.

No.	Nombre	No.	Fabricante o proveedor
1	Sistema NC	22tb	de Taiwán Syntec
2	Motor de husillo	7500W	de Taiwán Syntec
3	Motor del eje X (freno)	1800W	J Apan Yaskawa
4	Motor del eje z	1800W	Japón Yaskawa
5	Motor de cabeza	1300W	Japón Yaskawa
6	Huso	A2 －5	Taiwán posa
7	Barra de bolas de tornillo de eje X	Ø32 mm	Taiwán Hiwin/PMI
8	Varilla de bolas de tornillo del eje z	Ø40 mm	Taiwán Hiwin/PMI
9	Varilla de bolas de tornillo de eje y	Ø25 mm	Taiwán Hiwin/PMI
10	Riel de guía del eje X	35 mm	Taiwán Hiwin/PMI
11	Guía del eje z Rail	35 mm	Taiwán Hiwin/PMI
12	Rail Guide del eje Y	25 mm	Taiwán Hiwin/PMI
13	zRodamiento de barra de eje	25tac	Japón NSK
14	Cilindro hidráulico	6 pulgadas huecas	Personalización de JSWAY
15	Servo torreta	8 estaciones	Taiwán Swift

Modelo No.		B8d
Tipo de máquina		4 + 4 cabezal de potencia + máquina de giro y fresado de torreta
Hachas		Xyz
Sistema operativo		Syntec 22tb
Capacidad de procesamiento	Diámetro máximo de la barra (mm)	45
	Diámetro de rotación máximo (mm)	350
	Longitud máxima de procesamiento (mm)	100
	Eje X-Eje Máximo Viajes (MM)	720
	Eje y el viaje máximo (mm)	240
	Stroke máximo del eje z (mm)	295
	La tasa de movimiento más rápida del eje x/ z (m/ min)	30
	Eje y tasa de movimiento más rápida (m/ min)	24
	Altura central (mm)	60
Precisión	Precisión de posicionamiento de repetición del eje X (mm)	0.005
	Precisión de posicionamiento de repetición del eje y (mm)	0.005
	Precisión de posicionamiento de repetición del eje z (mm)	0.008
Motor	Motor de husillo (KW)	7.5
	Motor del eje X (KW)	1.8
	Motor del eje Y (KW)	0.85
	Motor del eje Z (KW)	1.8
	Motor de cabeza de potencia (KW)	1.3
Conductor	Spindle Drive (KW)	11
	Unidad de eje X (KW)	1.5
	Drive del eje Z (KW)	1.5
Herramientas	cantidad	5-10
Herramientas	Herramientas eléctricas	ER25, 4+4
Otros	Potencia total de la máquina (aproximado, KW)	18.0
	Huso: Taiwán Pusen	A2-5
	Cilindro: Jsway personalizado (pulgada)	6

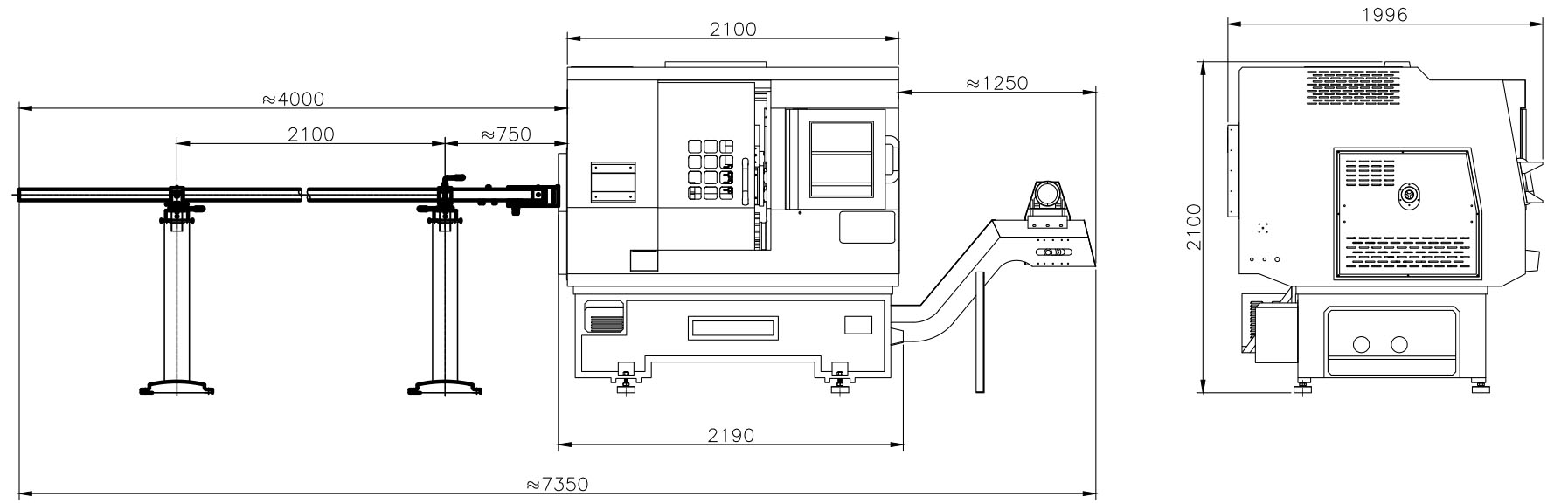

	Demensión (aproximado, mm)	2400x2010x2150
	Peso (aproximado, kg)	3500
