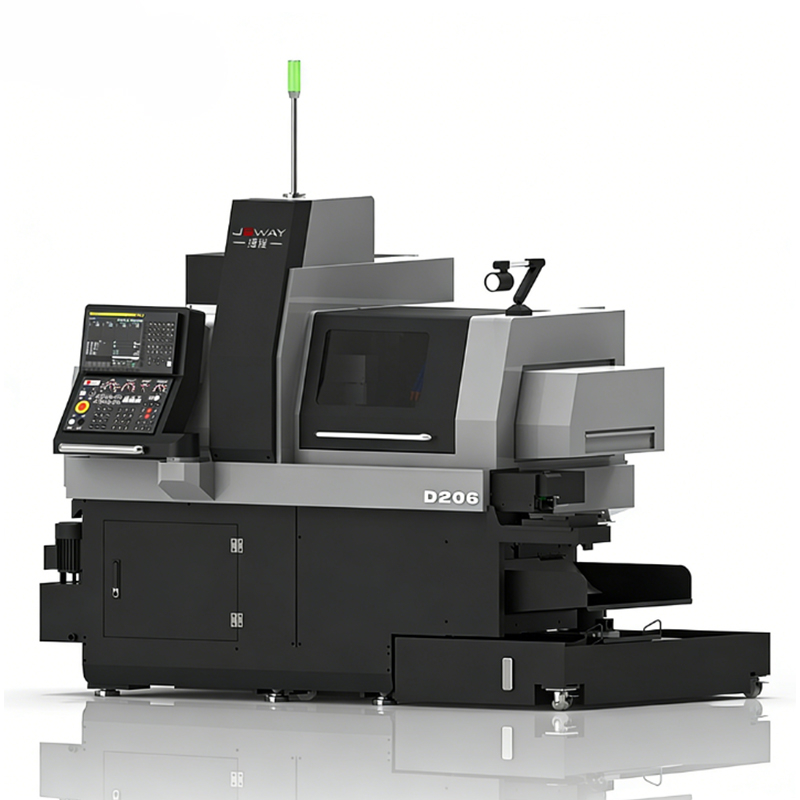

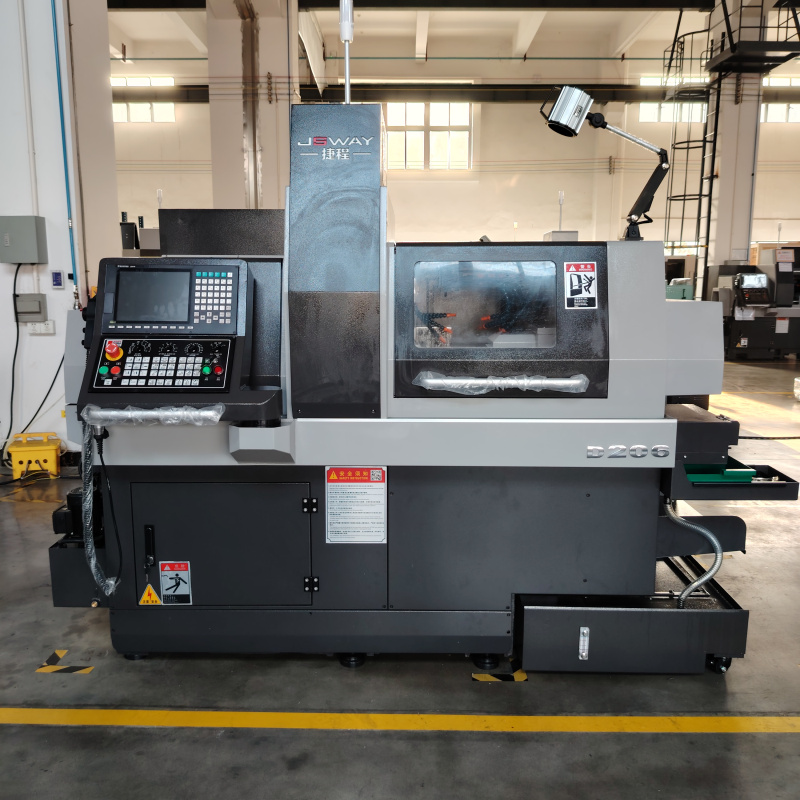

D206D Husillo eléctrico de 6 ejes Torno suizo Alta precisión Alta velocidad Alta precisión Bajo ruido Herramienta viva Cama de máquina inclinada Syntec

Compartir con:

D206D Husillo eléctrico de 6 ejes Torno suizo Alta precisión Alta velocidad Alta precisión Bajo ruido Herramienta viva Cama de máquina inclinada Syntec

Características del torno tipo suizo

Este tipo de máquina suiza tiene la función compuesta de torneado y fresado, especialmente adecuada para grandes cantidades, variedades múltiples y tareas de mecanizado de alta precisión de ejes delgados y piezas giratorias pequeñas y complejas. La precisión y exactitud de nuestros productos son altas, las piezas principales están hechas de marcas reconocidas internacionalmente y el proceso de producción y la tecnología se encuentran en una posición de liderazgo en China. Los productos son ampliamente utilizados en comunicaciones, refrigeración, instrumentos ópticos, electrodomésticos, automóviles, motocicletas, electrónica, motores especiales, relojes... etc.

Modelo:
D206D
Marca:
JSWAY
Ejes:
6, X1Y1Z1 + X2Y2Z2
Herramientas:
29 piezas
Huso:
eléctrico

Disponibilidad:



Preguntar

1. Sistema CNC: SYNTEC 220 TB.

2. Husillo: husillo eléctrico de precisión de desarrollo propio JSWAY

3. Rodamiento de varilla de precisión japonés NSK-P4

4. Riel guía de precisión P2 autolubricante HIWIN de Taiwán

5 、 varilla roscada de precisión Taiwán HIWIN C3

6. Husillo principal y secundario: motor de husillo eléctrico JSWAY 7.5KW

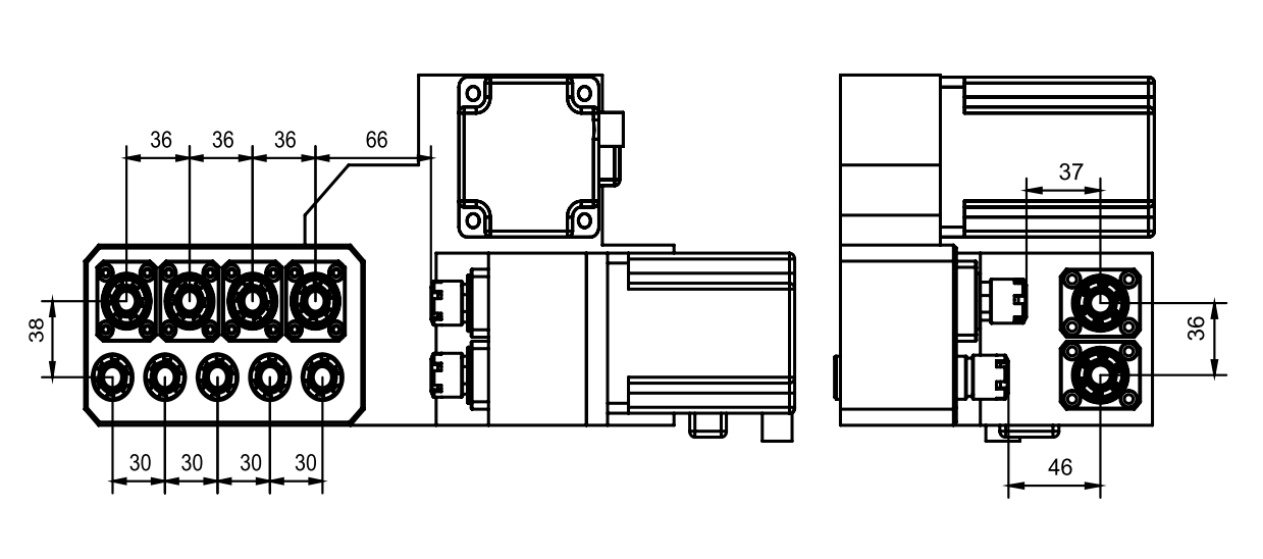

7 、 cabezal de alimentación lateral del husillo principal S3 (herramienta eléctrica ER16 x 4PCS) con servomotor japonés YASKAWA 1KW

8. Cabezal de potencia del extremo del subhusillo principal S4 (base fija ER x 5 piezas + herramienta eléctrica ER16 x 4 piezas) con servomotor japonés YASKAWA de 1 KW; herramienta eléctrica ER16 x 2 piezas al lado con servomotor japonés YASKAWA de 0,75 kW

9 、 Extremo del husillo principal S5 (herramienta eléctrica ER16 x 2 piezas + herramienta fija ER16 x 4 piezas) con servomotor japonés YASKAWA de 750 W

10 、 Extremo del eje principal también 12x12 mm x 8 piezas

11 、 Componentes neumáticos de la marca AIRTAC

12 、 Buzo de bomba de lubricante automático de personalización JSWAY

13 、 Estación de alta presión de personalización JSWAY

Artículo	D206D
Sistema	SINTEC	220 TB
Capacidad de procesamiento	Máx. diámetro de mecanizado	Ø20mm
	Longitud máxima de mecanizado único	Máx. Material de triple diámetro (sin casquillo gremial) /125 mm (con casquillo gremial)
	Husillo principal máx. diámetro de perforación	Máx. Ø10mm
	Diámetro máximo de roscado del husillo principal	Máx. M8
	Diámetro del orificio pasante del husillo principal	23mm
	Husillo principal máx. velocidad de giro	Máx.10000r/min
	Lado máx. diámetro de perforación	Φ10mm
	Lado máx. Diámetro de roscado	M6
	Fresado lateral máx. velocidad	5500 rpm
	Subhusillo máx. diámetro de la barra de sujeción	Ø20mm
	Subhusillo máx. longitud de la extensión	120mm
	Subhusillo máx. diámetro de perforación	Máx. Ø10mm
	Subhusillo máx. diámetro de roscado	Máx. M8
	Subhusillo máx. velocidad de giro	Máx.10000r/min
	Subhusillo máx. diámetro de perforación	Máx. Ø10mm

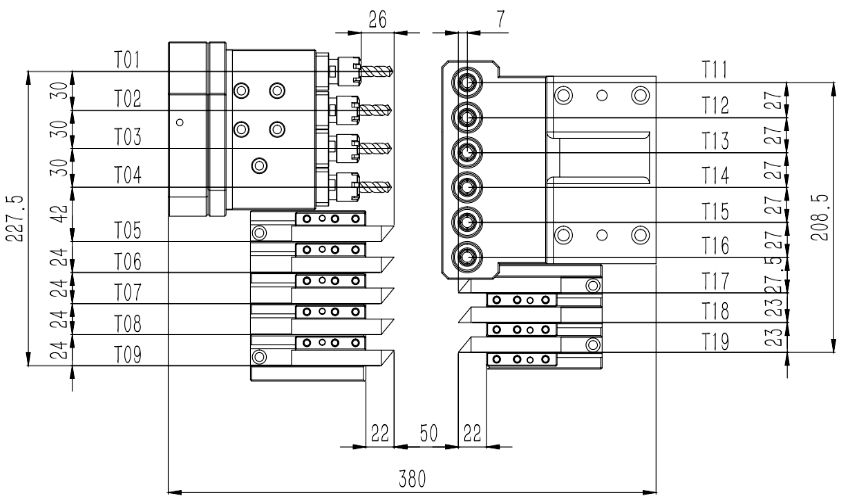

Base de herramienta y potencia del motor.	Cortador de extremo del husillo principal	8 cortadores de 12x12 mm.
	Herramienta lateral del husillo principal	4 herramientas eléctricas ER16.
	Herramienta de extremo del husillo principal	4 PCS ER16 herramienta fija + 2 PCS ER16 herramienta eléctrica
	Herramienta de extremo del subhusillo	5PCS ER16 fijo + 4 PCS ER16 herramienta eléctrica
	Herramienta lateral del subhusillo	2 herramientas eléctricas ER16.
	velocidad de movimiento	30 m/min (Y1/Z1/X2/Z2) 20 m/min (X1)
	Potencia eléctrica del husillo principal	7,5 KW
	Potencia del subhusillo eléctrico	7,5 KW
	Potencia del motor de fresado lateral	1000W
	Potencia del motor de fresado	750W
	Potencia del motor del extremo del subhusillo	1000W
	Potencia del motor del lado del subhusillo	750W
Potencia del motor de alimentación	El eje Z1 alimenta la potencia del servomotor.	YASKAWA 850W
	El eje X1 alimenta la potencia del servomotor.	YASKAWA 1000W
	El eje Y1 alimenta la potencia del servomotor	YASKAWA 1300W (freno)
	El eje Z2 alimenta la potencia del servomotor.	YASKAWA 750W
	El eje X2 alimenta la potencia del servomotor	YASKAWA 1000W
	El eje Y2 alimenta la potencia del servomotor	YASKAWA 750W (freno)

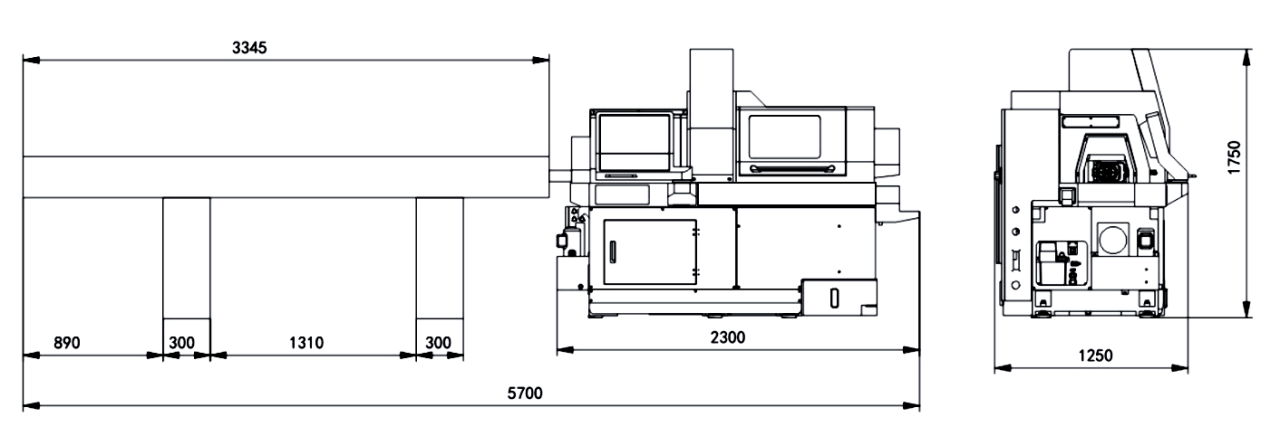

Máquina	Dimensión	2300x1250x1750mm
Máquina	peso total	2600 kg
