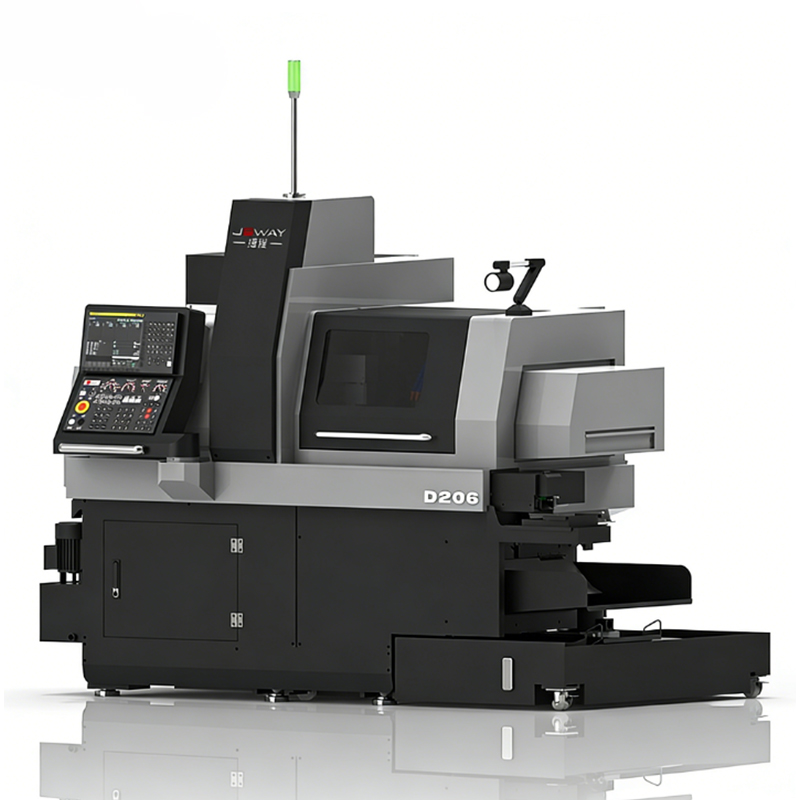

D206D 6 Trục Điện Trục Máy Tiện Thụy Sĩ Độ chính xác cao Tốc độ cao Độ chính xác cao Độ ồn thấp Công cụ trực tiếp Giường máy nghiêng Syntec

Chia sẻ tới:

D206D 6 Trục Điện Trục Máy Tiện Thụy Sĩ Độ chính xác cao Tốc độ cao Độ chính xác cao Độ ồn thấp Công cụ trực tiếp Giường máy nghiêng Syntec

Tính năng của máy tiện kiểu Thụy Sĩ

Loại máy Thụy Sĩ này có chức năng tiện và phay phức hợp, đặc biệt thích hợp cho các nhiệm vụ gia công số lượng lớn, đa dạng và có độ chính xác cao đối với trục mảnh và các bộ phận quay phức tạp nhỏ. Độ chính xác và độ chính xác của sản phẩm của chúng tôi cao, các bộ phận chính được làm từ các thương hiệu nổi tiếng quốc tế, quy trình và công nghệ sản xuất ở vị trí hàng đầu tại Trung Quốc. Các sản phẩm được sử dụng rộng rãi trong truyền thông, điện lạnh, dụng cụ quang học, thiết bị gia dụng, ô tô, xe máy, điện tử, động cơ đặc biệt, đồng hồ...

Người mẫu:
D206D
Thương hiệu:
JSWAY
Trục:
6, X1Y1Z1 + X2Y2Z2
Công cụ:
29 miếng
Con quay:
điện

sẵn có:



hỏi thăm

1、Hệ thống CNC ：SYNTEC 220TB。

2, Trục chính: Trục điện chính xác tự phát triển của JSWAY

3, Vòng bi thanh chính xác NSK-P4 của Nhật Bản

4, Đường ray dẫn hướng chính xác P2 tự bôi trơn HIWIN Đài Loan

5, Thanh ren chính xác HIWIN C3 của Đài Loan

6, Trục chính và phụ: Động cơ trục chính điện JSWAY 7.5KW

7, Đầu nguồn phía trục chính S3 (dụng cụ điện ER16 x 4 CÁI) với động cơ servo YASKAWA Nhật Bản 1KW

8. Đầu nguồn cuối trục chính phụ S4 (đế cố định ER x 5 chiếc + dụng cụ điện ER16 x 4 CÁI) với động cơ servo YASKAWA Nhật Bản 1KW; dụng cụ điện ER16 x 2 CÁI ở bên cạnh động cơ servo YASKAWA Nhật Bản 0,75KW

9, Đầu trục chính S5 (dụng cụ điện ER16 x 2 CÁI + công cụ cố định ER16 x 4 CÁI) với động cơ servo YASKAWA Nhật Bản 750W

10, Đầu trục chính cũng 12x12mm x 8 CÁI

11、 Linh kiện khí nén thương hiệu AIRTAC

12, Thợ lặn bơm dầu bôi trơn tự động tùy chỉnh JSWAY

13, Trạm áp suất cao tùy chỉnh JSWAY

Mục	D206D
Hệ thống	TỔNG HỢP	220TB
năng lực xử lý	Tối đa. đường kính gia công	Ø20mm
	Chiều dài gia công tối đa một lần	Tối đa. đường kính ba vật liệu (không có ống lót bang hội) /125mm (có ống lót bang hội)
	Trục chính tối đa. đường kính khoan	Tối đa. Ø10mm
	Đường kính khai thác tối đa trục chính	Tối đa. M8
	Trục chính thông qua đường kính lỗ	23mm
	Trục chính tối đa. tốc độ quay	Tối đa 10000r/phút
	Tối đa bên đường kính khoan	Φ 10mm
	Tối đa bên Đường kính khai thác	M6
	Phay mặt tối đa. tốc độ	5500 vòng/phút
	Trục chính phụ tối đa. đường kính thanh giữ	Ø20mm
	Trục chính phụ tối đa. chiều dài phần mở rộng	120mm
	Trục chính phụ tối đa. đường kính khoan	Tối đa. Ø10mm
	Trục chính phụ tối đa. đường kính khai thác	Tối đa. M8
	Trục chính phụ tối đa. tốc độ quay	Tối đa 10000r/phút
	Trục chính phụ tối đa. đường kính khoan	Tối đa. Ø10mm
Đế dụng cụ và công suất động cơ	Máy cắt đầu trục chính	8 chiếc dao cắt 12x12mm
	Dụng cụ bên trục chính	4 dụng cụ điện ER16
	Dụng cụ cuối trục chính	4 công cụ cố định ER16 + 2 công cụ điện ER16
	Công cụ cuối trục chính phụ	5 chiếc ER16 cố định + 4 chiếc ER16 dụng cụ điện
	Công cụ bên trục chính phụ	2 dụng cụ điện ER16
	Tốc độ di chuyển	30m/phút(Y1/Z1/X2/Z2) 20m/phút(X1)
	Công suất trục chính điện	7,5KW
	Công suất trục chính phụ điện	7,5KW
	Công suất động cơ phay mặt	1000W
	Công suất động cơ phay cuối	750W
	Công suất động cơ cuối trục chính phụ	1000W
	Công suất động cơ phía trục chính phụ	750W
Công suất động cơ cấp liệu	Trục Z1 cấp nguồn cho động cơ servo	YASKAWA 850W
	Trục X1 cấp nguồn cho động cơ servo	YASKAWA 1000W
	Trục Y1 cấp nguồn cho động cơ servo	YASKAWA 1300W (phanh)
	Trục Z2 cấp nguồn cho động cơ servo	YASKAWA 750W
	Trục X2 cấp nguồn cho động cơ servo	YASKAWA 1000W
	Trục Y2 cấp nguồn cho động cơ servo	YASKAWA 750W (phanh)
Máy móc	Kích thước	2300x1250x1750mm
Máy móc	Tổng trọng lượng	2600kg
