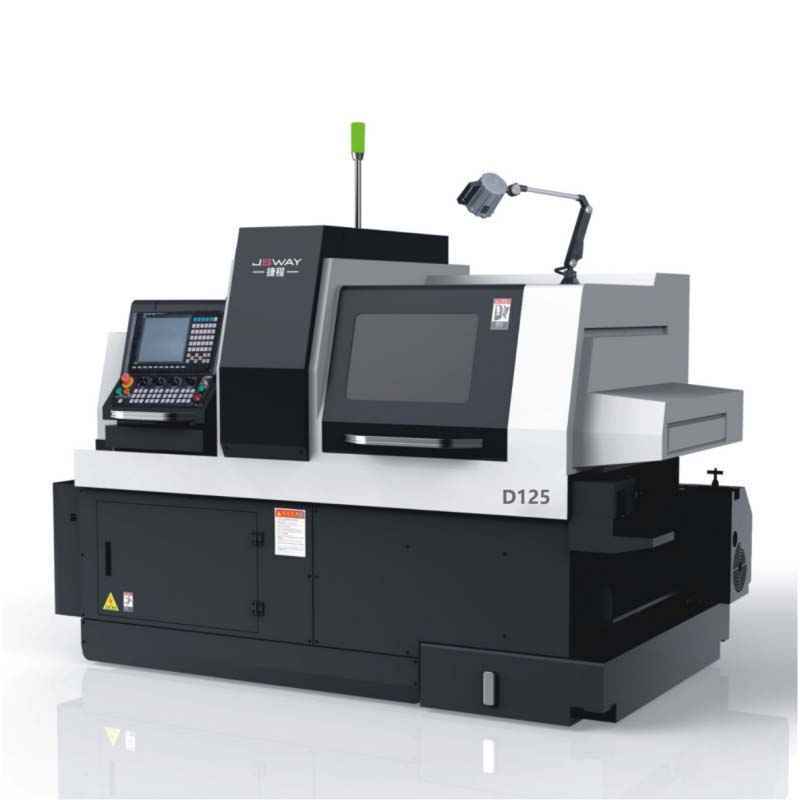

D125A FANUC HỆ THỐNG 5 AXIS CNC Máy tiện dụng máy tiện dụng máy tiện

Lợi thế và tính năng

5 Trục, có thể sản xuất và xử lý nhiều bộ phận hoặc linh kiện kim loại chính xác.
Đa chức năng, hiệu quả cao.
Sử dụng bền.
Cơ thể chính của máy, khung động cơ, vòng bi và trục chính phụ là tất cả các cấu trúc được kết nối.
35 mảnh công cụ.

Người mẫu:
D125A
Thương hiệu:
JSway
Trục:
5, x1y1z1 + x2z2
Công cụ:
24 mảnh
Con quay:
Điện

Tính khả dụng:



Hỏi

1. Hệ thống: Fanuc OI-TF Plus.

2. Ghế trục chính JSway tự phát triển trục chính chính xác.

3. Nhật Bản NSK-P4 Vòng bi chính xác.

4. Đài Loan Hiwin tự bôi trơn P2 Guide Guide Guide.

5. Đài Loan Hiwin C3 Thanh chủ đề chính xác.

6. Động cơ trục chính và trục chính phụ FANUC 2.2KW.

8. Kết thúc trục chính S5 Cơ sở công cụ cố định ER16 X 4PCS+Đầu nguồn ER16 X 2PCS với động cơ servo fanuc.

9. Cơ sở chính trục chính 12 x 12 mm x 8pcs.

10. Sub Spindle End S4 Cố định Công cụ cố định ER16 X 3PCS+Đầu nguồn ER16 X 3PCS với động cơ servo fanuc.

11. Các thành phần khí nén của Đài Loan.

12. Tùy chỉnh JSway Bơm dầu bôi trơn tự động Diver.

13. Trạm áp suất cao tùy chỉnh JSway.

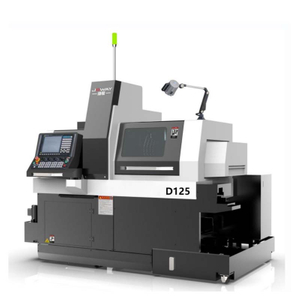

Mục	D125D
Hệ thống	Fanuc	Oi-tf plus
Khả năng xử lý	Tối đa. đường kính gia công	Ø2mm-Ø12mm
	Độ dài gia công tối đa	Tối đa. Đường kính ba vật liệu (không có Bush hướng dẫn) /125mm (với Bush Guide)
	Trục chính tối đa. đường kính khoan	Ø10mm
	Đường kính khai thác chính của trục chính	M8
	Trục chính thông qua đường kính lỗ	Ø19mm
	Trục chính tối đa. Tốc độ quay đầu	10000r/phút
	Bên tối đa. đường kính khoan	Ø10mm
	Bên tối đa. Gõ đường kính	M6
	Phay bên tối đa. tốc độ	5500r/phút
	Trục chính phụ tối đa. giữ đường kính thanh	Ø12mm
	Trục chính phụ tối đa. chiều dài mở rộng	120mm
	Trục chính phụ tối đa. đường kính khoan	Ø10mm
	Trục chính phụ tối đa. Gõ đường kính	M8
	Trục chính phụ tối đa. Tốc độ quay đầu	10000r/phút
	Đường kính khoan công cụ trục chính phụ	Ø8mm
Cơ sở công cụ và Động cơ điện	Máy cắt trục chính	8pcs cơ sở máy cắt 12x12mm
	Công cụ phụ trục chính	4pcs ER16 Power Tool
	Công cụ cuối trục chính chính	4PCS ER16 CỐ ĐỊNH CƠ SỞ CƠ SỞ+2PCS ER16 POWER WORCE
	Công cụ kết thúc trục chính phụ	3PCS ER16 CỐ ĐỊNH CÂU CHUYỆN+3PCS ER16 Công cụ điện
	Tốc độ di chuyển	30m/phút (y1/z1/x2/z2) 20m/phút (x1)
	Độ chính xác của thức ăn	0.001
	Sức mạnh trục chính	2200W
	Sub Spindle Power	2200W
	Công suất động cơ bên chính	1000W
	Công suất động cơ cuối trục chính	750W
	Sub Spindle End Motor Power	1000W
Nguồn cung cấp năng lượng động cơ	Nguồn cấp dữ liệu trục Z1 năng lượng động cơ servo	1200W
	Nguồn cấp dữ liệu x1-axis công suất động cơ servo	750W
	Nguồn cung cấp năng lượng cho động cơ servo của Y1	1200W (phanh)
	Nguồn cấp dữ liệu trục z2 năng lượng động cơ servo	750W
	Nguồn cấp dữ liệu x2-axis năng lượng động cơ servo	750W
Máy móc	Kích thước	Khoảng L2300XW1250XH1750mm
Máy móc	Tổng trọng lượng	Khoảng 2600kg

Chúng tôi vui mừng thông báo sự bổ sung mới nhất cho dòng máy móc tiên tiến của chúng tôi, hệ thống Fanuc 5 của D125A Electric Sureuc 5 Axis CNC Thụy Sĩ. Được thiết kế để cách mạng hóa các quy trình gia công chính xác, máy tiện hiện đại này mang lại độ chính xác, hiệu quả và tính linh hoạt chưa từng có.

Các tính năng chính:

Trục chính điện: D125A được trang bị một trục chính điện mạnh mẽ đảm bảo xoay tốc độ cao, mang lại hiệu quả và độ chính xác tối ưu. Tính năng này cho phép các hoạt động gia công mượt mà và liên tục, dẫn đến các sản phẩm cuối chất lượng đặc biệt.

Hệ thống FanUC: Tích hợp hệ thống FANUC nổi tiếng, D125A cung cấp khả năng điều khiển và lập trình vô song. Hệ thống rất đáng tin cậy và thân thiện với người dùng này cho phép các nhà khai thác dễ dàng lập trình các đường dẫn công cụ phức tạp và quản lý các tham số gia công khác nhau, đảm bảo kết quả vượt trội với mỗi hoạt động.

Công nghệ CNC 5 trục: Việc kết hợp công nghệ CNC 5 trục trong máy tiện này mở ra các khả năng vô tận cho các nhiệm vụ gia công phức tạp và nhiều mặt. Với khả năng nghiêng hoặc xoay phôi theo nhiều hướng, D125A cho phép sản xuất hình học phức tạp với độ chính xác đặc biệt, tiết kiệm thời gian và tài nguyên.

Thiết kế máy tiện Thụy Sĩ: D125A tuân theo khái niệm thiết kế máy tiện Thụy Sĩ, có sự ổn định và độ cứng đặc biệt. Thiết kế này đảm bảo hoạt động trơn tru ngay cả trong quá trình gia công tốc độ cao, giảm độ rung và tăng cường độ chính xác. Thiết kế đầu trượt cung cấp khả năng tiếp cận và khả năng hiển thị tuyệt vời trong quá trình gia công, góp phần cải thiện năng suất.

Tính linh hoạt: D125A phù hợp cho một loạt các ngành công nghiệp, bao gồm, ô tô, y tế và điện tử. Nó có thể dễ dàng xử lý các vật liệu đa dạng như thép, nhôm, titan và nhựa, làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng sản xuất khác nhau.

Các tính năng an toàn nâng cao: An toàn là vô cùng quan trọng đối với chúng tôi. D125A được trang bị các tính năng an toàn tiên tiến, bao gồm các nút dừng khẩn cấp, phát hiện phá vỡ công cụ tự động và vỏ bảo vệ. Những tính năng này đảm bảo sức khỏe của các nhà khai thác và bảo vệ máy móc khỏi các vụ tai nạn tiềm ẩn.
