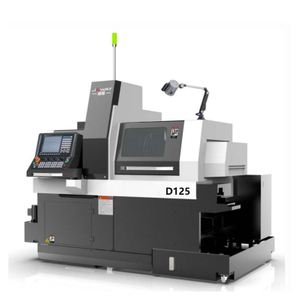

D125A Fanuc sistemi 5 eksenli CNC İsviçre torna tezgahı, Çin üreticisinden

1. Sistem: FANUC Oi-TF Plus.

2. Mil: JSWAY'in kendi geliştirdiği hassas elektrikli mil.

3. Japonya NSK-P4 hassas çubuk yatağı.

4. Tayvan HIWIN kendinden yağlamalı P2 hassas kılavuz rayı.

5. Tayvan HIWIN C3 hassas dişli çubuk.

6. Ana ve Alt iş mili: FANUC 2.2KW elektrikli iş mili motoru.

7. Ana iş mili tarafı S3 elektrikli alet ER16 x 4PCS, FANUC servo motorlu 1KW.

8. Ana iş mili ucu S5 sabit takım tabanı ER16 x 4PCS+FANUC servo motorlu güç kafası ER16 x 2PCS.

9. Ana iş mili kesici tabanı 12 x 12mm x 8PCS.

10. Alt iş mili ucu S4 sabit takım tabanı ER16 x 3PCS+FANUC servo motorlu güç başlığı ER16 x 3PCS.

11. Tayvan AIRTAC pnömatik bileşenleri.

12. JSWAY özelleştirme otomatik yağlayıcı pompası dalgıcı.

13. JSWAY özelleştirme yüksek basınç istasyonu.

Öğe	D125D
Sistem	FANUC	Oi-TF Plus
İşleme kapasitesi	Maks. işleme çapı	Ø2mm-Ø12mm
	Maksimum tek seferlik işleme uzunluğu	Maks. malzeme üçlü çap (kılavuz burçsuz) /125mm (kılavuz burçlu)
	Ana iş mili maks. delme çapı	Ø10mm
	Ana iş mili maksimum kılavuz çekme çapı	M8
	Delik çapından ana iş mili	Ø19mm
	Ana iş mili maks. dönüş hızı	10000 dev/dak
	Yan maks. delme çapı	Ø10mm
	Yan maks. kılavuz çekme çapı	M6
	Yan frezeleme maks. hız	5500 dev/dak
	Alt iş mili maks. tutma çubuğu çapı	Ø12mm
	Alt iş mili maks. uzatma uzunluğu	120mm
	Alt iş mili maks. delme çapı	Ø10mm
	Alt iş mili maks. kılavuz çekme çapı	M8
	Alt iş mili maks. dönüş hızı	10000 dev/dak
	Alt iş mili takım delme çapı	Ø8mm
Araç tabanı ve motor gücü	Ana iş mili kesici	8 adet 12x12mm kesici taban
	Ana iş mili yan takımı	4PCS ER16 elektrikli el aleti
	Ana iş mili ucu aracı	4PCS ER16 sabit alet tabanı+2PCS ER16 elektrikli alet
	Alt iş mili ucu aracı	3PCS ER16 sabit alet tabanı+3PCS ER16 elektrikli alet
	Hareket hızı	30m/dak(Y1/Z1/X2/Z2) 20m/dak(X1)
	Besleme doğruluğu	0.001
	Ana iş mili gücü	2200W
	Alt iş mili gücü	2200W
	Ana taraf motor gücü	1000W
	Ana iş mili ucu motor gücü	750W
	Alt iş mili ucu motor gücü	1000W
Besleme motor gücü	Z1 ekseni servo motor gücünü besler	1200W
	X1 ekseni servo motor gücünü besler	750W
	Y1 ekseni servo motor gücünü besler	1200W(fren)
	Z2 ekseni servo motor gücünü besler	750W
	X2 ekseni servo motor gücünü besler	750W
Makine	Boyut	Yaklaşık U2300xG1250xY1750mm
Makine	Toplam ağırlık	2600KG civarında

Araç düzeni :

Ana iş mili aracı

Alt iş mili aracı

Makine boyutu (referans için besleyiciyle birlikte)

Son teknoloji makine serimize en son eklenen D125A Elektrikli İş Mili Fanuc Sistemi 5 Eksenli CNC İsviçre Torna Tezgahını duyurmaktan mutluluk duyuyoruz. Hassas işleme süreçlerinde devrim yaratmak üzere tasarlanan bu son teknoloji ürünü torna tezgahı, eşsiz doğruluk, verimlilik ve çok yönlülük sunar.

Temel Özellikler:

Elektrikli Mil: D125A, yüksek hızda dönüş sağlayan, optimum verimlilik ve hassasiyet sağlayan güçlü bir elektrikli mil ile donatılmıştır. Bu özellik, sorunsuz ve sürekli işleme operasyonlarına olanak tanıyarak olağanüstü kalitede son ürünler elde edilmesini sağlar.

Fanuc Sistemi: Ünlü Fanuc Sistemini entegre eden D125A, benzersiz kontrol ve programlama yetenekleri sunar. Bu son derece güvenilir ve kullanıcı dostu sistem, operatörlerin karmaşık takım yollarını kolayca programlamasına ve çeşitli işleme parametrelerini yönetmesine olanak tanıyarak her işlemde üstün sonuçlar sağlar.

5 Eksenli CNC Teknolojisi: 5 eksenli CNC teknolojisinin bu torna tezgahına dahil edilmesi, karmaşık ve çok yönlü işleme görevleri için sonsuz olanaklar sunar. İş parçasını birden fazla yöne eğme veya döndürme yeteneği sayesinde D125A, karmaşık geometrilerin olağanüstü hassasiyetle üretilmesine olanak tanıyarak zamandan ve kaynaklardan tasarruf sağlar.

İsviçre Torna Tasarımı: D125A, olağanüstü stabilite ve sağlamlık sunan İsviçre torna tezgahı tasarım konseptini takip etmektedir. Bu tasarım, yüksek hızlı işleme sırasında bile düzgün çalışma sağlar, titreşimi azaltır ve doğruluğu artırır. Kayar mesnetli tasarım, işleme prosesi sırasında mükemmel erişilebilirlik ve görünürlük sağlayarak üretkenliğin artmasına katkıda bulunur.

Çok yönlülük: D125A, havacılık, otomotiv, tıp ve elektronik dahil olmak üzere çok çeşitli endüstriler için uygundur. Çelik, alüminyum, titanyum ve plastik gibi çeşitli malzemeleri zahmetsizce işleyebilir, bu da onu çeşitli üretim uygulamaları için ideal bir çözüm haline getirir.

Gelişmiş Güvenlik Özellikleri: Güvenlik bizim için son derece önemlidir. D125A, acil durdurma düğmeleri, otomatik alet kırılması tespiti ve koruyucu muhafazalar gibi gelişmiş güvenlik özellikleriyle donatılmıştır. Bu özellikler operatörlerin refahını sağlar ve makineyi olası kazalara karşı korur.
