JSWAY D123B Dụng cụ trực tiếp trục chính điện 3 trục Máy tiện CNC Thụy Sĩ

Chia sẻ tới:

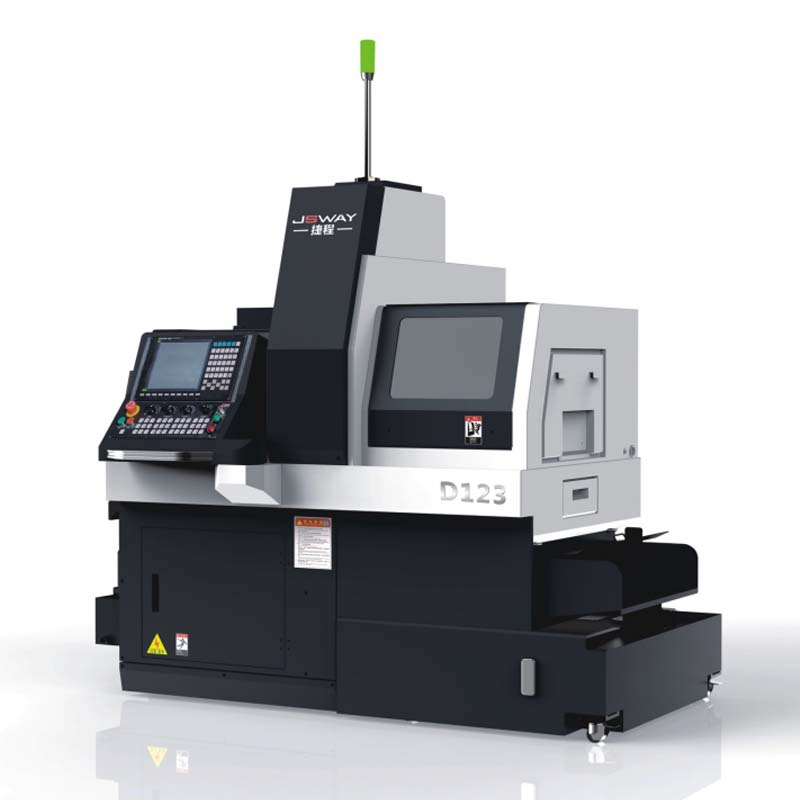

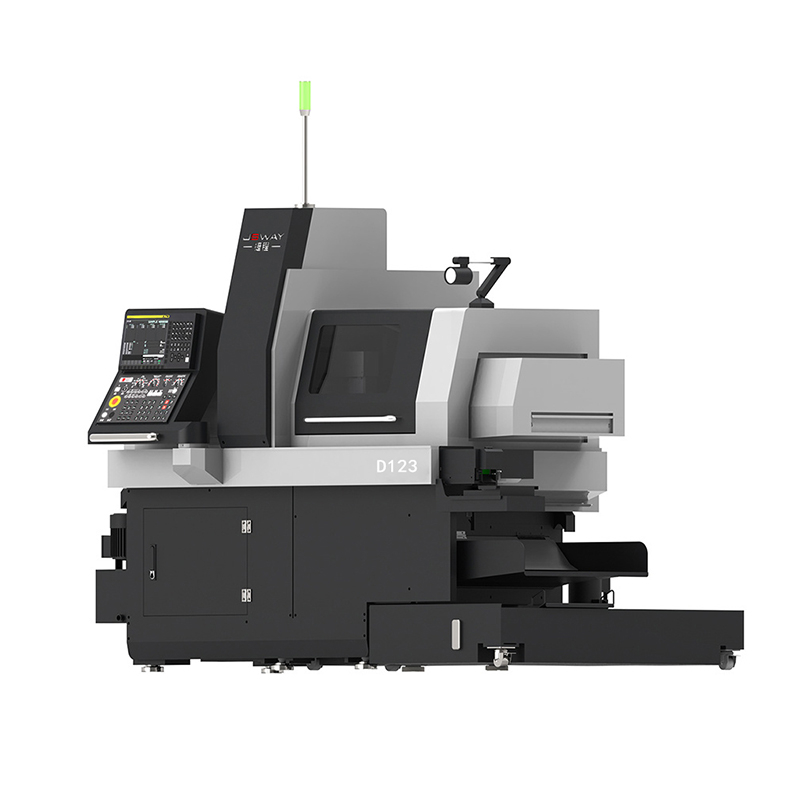

JSWAY D123A Dụng cụ sống trục chính điện 3 trục Máy tiện CNC Thụy Sĩ

Ưu điểm và tính năng

3 trục, cấu trúc đơn giản.
Đường kính 2-12MM, hành trình 130MM.
4 miếng công cụ điện (sống).
JSWAYS tự phát triển đầu nguồn, độ ồn thấp, độ cứng cao, độ chính xác cao, chất lượng đẳng cấp thế giới.
Sử dụng bền bỉ, bảo trì dễ dàng.

Người mẫu:
D123A
Thương hiệu:
JSWAY
Mã số:
8457101000
Trục:
3, XYZ
Công cụ:
18 miếng
Con quay:
điện

sẵn có:



hỏi thăm

Cấu hình:

1, Hệ thống: SYNTEC 220TB

2, Trục chính: Trục điện chính xác tự phát triển của JSWAY

3, Vòng bi thanh chính xác NSK-P4 của Nhật Bản

4, Đường ray dẫn hướng chính xác P2 tự bôi trơn HIWIN Đài Loan

5, Thanh ren chính xác HIWIN C3 của Đài Loan

6, Trục chính và phụ: Động cơ trục chính điện 5,5KW

7, Công cụ điện S3 phía trục chính chính ER16 x 4 CÁI với động cơ servo YASKWA 1KW

8. Đầu trục chính S5 đế công cụ cố định ER16 x 4PCS+công cụ điện ER16 x 2PCS với động cơ servo YASKWA

9, Đế dễ thương cuối trục chính 12 x 12 mm x 8 CÁI

10, Động cơ hướng trục: Trục Z sử dụng động cơ servo Yaskawa 850w của Nhật Bản; Trục X sử dụng động cơ servo Yaskawa 1000w của Nhật Bản; Trục Y sử dụng động cơ servo Yaskawa 1300w của Nhật Bản (có phanh).

11、Linh kiện khí nén AIRTAC Đài Loan

12, Thợ lặn bơm dầu bôi trơn tự động tùy chỉnh JSWAY

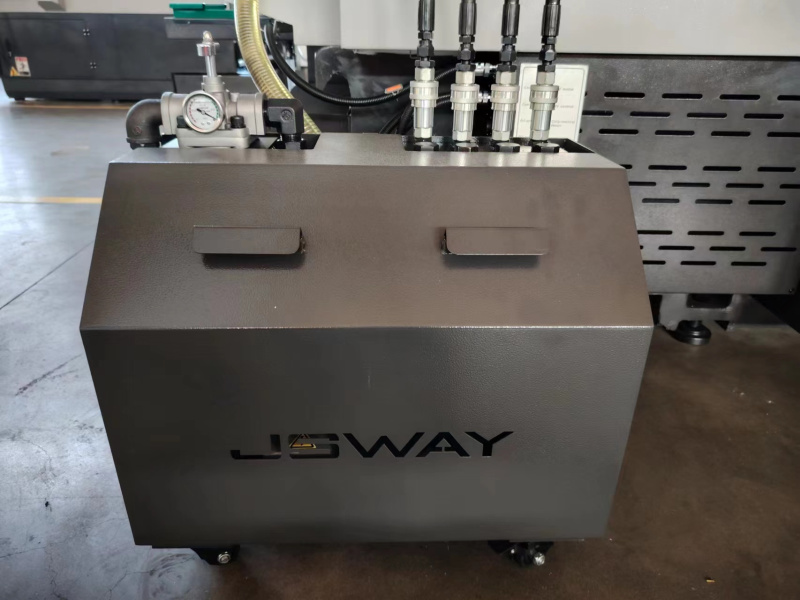

13, Trạm áp suất cao tùy chỉnh JSWAY

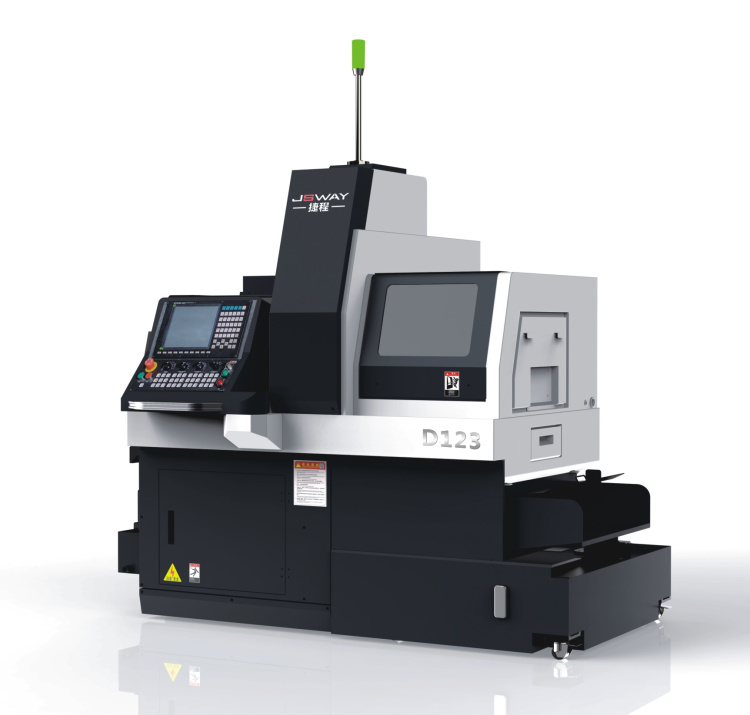

D123A

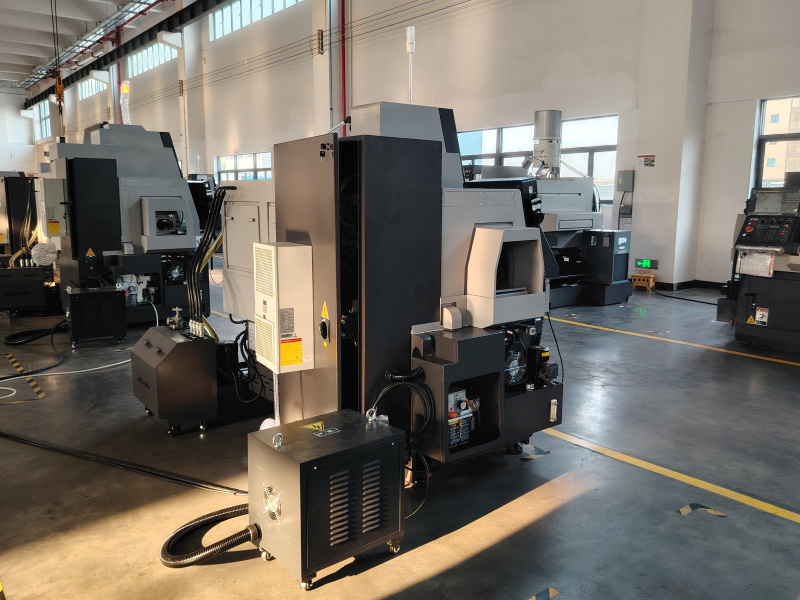

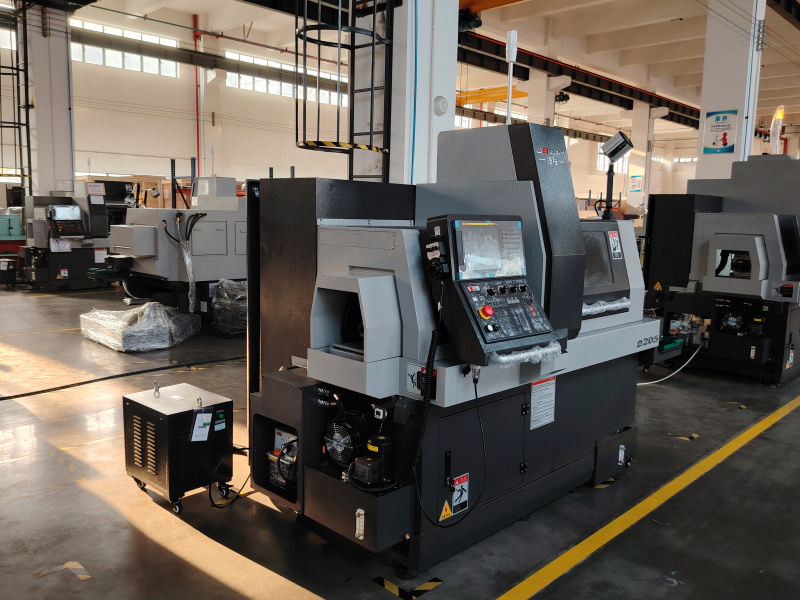

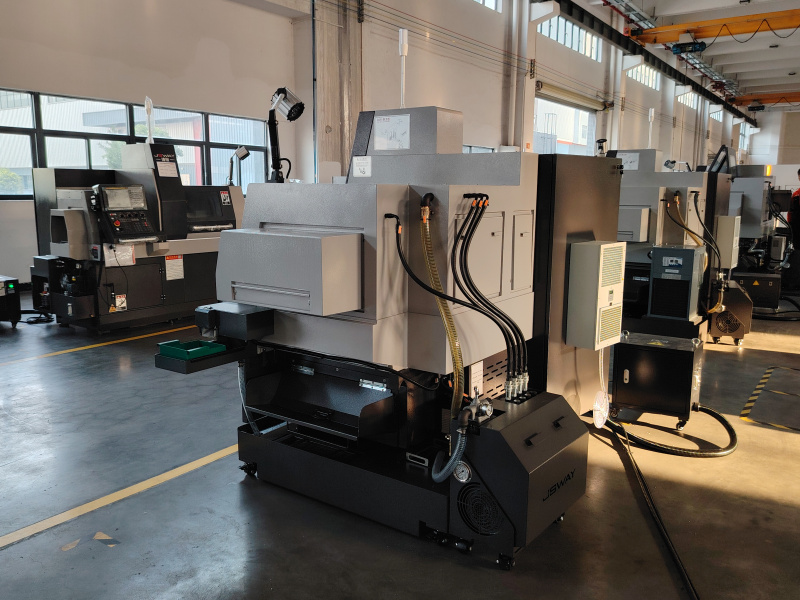

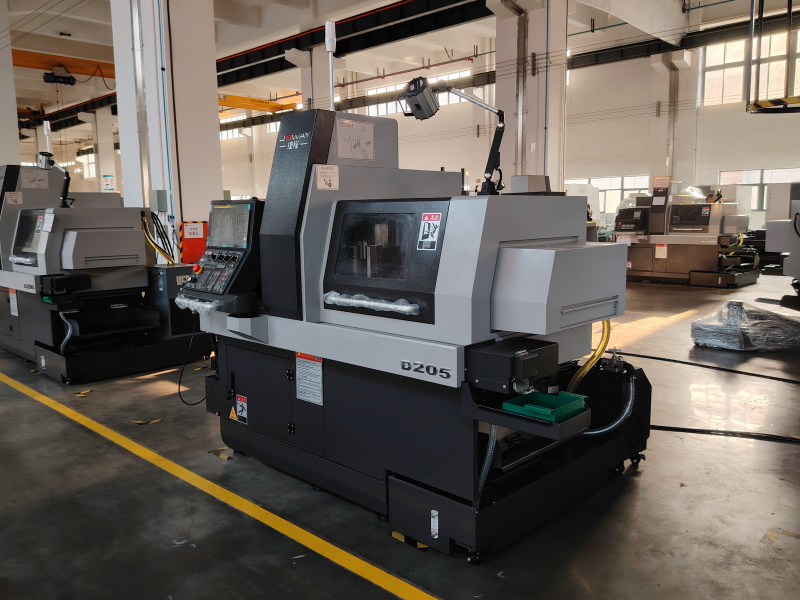

D205 13 D205 14

Mục	D123B
Hệ thống	TỔNG HỢP	22TB
năng lực xử lý	Tối đa. đường kính gia công	Ø2-Ø16mm
	Chiều dài gia công tối đa một lần	Tối đa. đường kính ba vật liệu (không có ống lót dẫn hướng) /125mm (có ống lót dẫn hướng)
	Trục chính tối đa. đường kính khoan	Ø7mm
	Đường kính khai thác tối đa trục chính	M6
	Trục chính thông qua đường kính lỗ	Ø16mm
	Trục chính tối đa. tốc độ quay	10000r/phút
	Tối đa bên đường kính khoan	Ø7mm
	Tối đa bên đường kính khai thác	M5
	Phay mặt tối đa. tốc độ	5500r/phút
Cơ sở công cụ và công suất động cơ	Máy cắt trục chính	Đế cắt 8 CÁI 12x12mm
	Dụng cụ bên trục chính	4 dụng cụ điện ER16
	Dụng cụ cuối trục chính	4 đế dụng cụ cố định ER16 + 2 dụng cụ điện ER16
	Tốc độ di chuyển	30m/phút(Y1/Z1) 20m/phút(X1)
	Công suất trục chính điện	5500W
	Công suất động cơ phay mặt	1000W
Công suất động cơ cấp liệu	Trục Z1 cấp nguồn cho động cơ servo	YASKAWA 850W
	Trục X1 cấp nguồn cho động cơ servo	YASKAWA 1000W
	Trục Y1 cấp nguồn cho động cơ servo	YASKAWA 1300W(phanh)

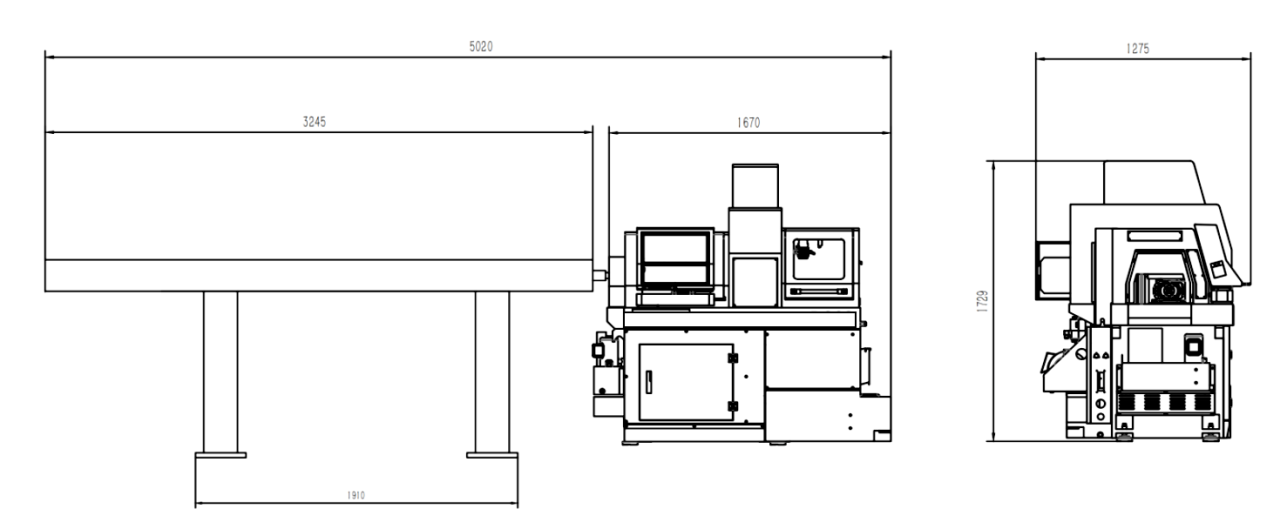

Máy móc	Kích thước	Khoảng L1670xW1275xH1729mm
Máy móc	Tổng trọng lượng	Khoảng 1300kg

Trước:

Kế tiếp:

Máy tiện 3 trục cnc Thụy Sĩ Máy tiện Thụy Sĩ chạy điện 3 trục Haas máy tiện thụy sĩ 3 trục Máy tiện Thụy Sĩ chạy điện 3 trục Máy tiện trục chính điện 3 trục Máy tiện dụng cụ điện 3 trục Máy tiện dụng cụ chạy điện 3 trục Máy tiện CNC Thụy Sĩ chạy điện 3 trục

Sản phẩm liên quan

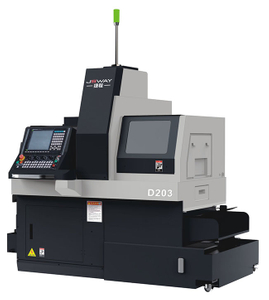

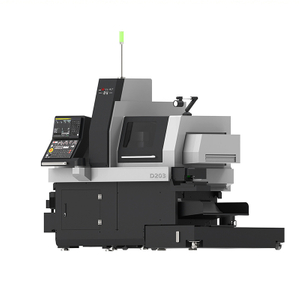

D203 Đầu trục điện 3 trục Máy tiện CNC Thụy Sĩ
