JSWAY D123B Torno suizo CNC con husillo eléctrico de 3 ejes Live Tools

Compartir con:

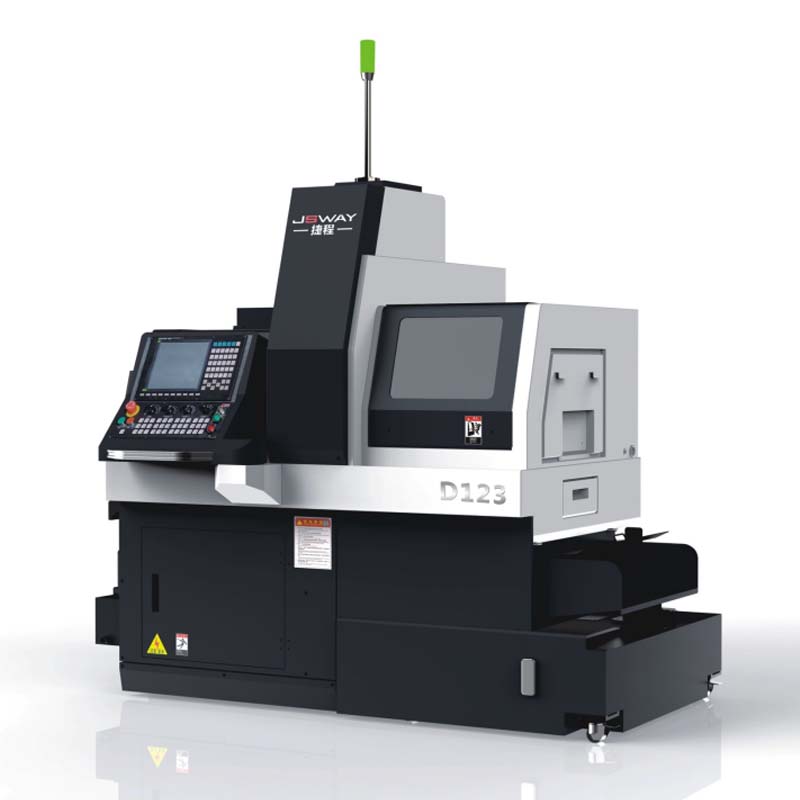

JSWAY D123A Torno suizo CNC con husillo eléctrico de 3 ejes Live Tools

Ventajas y características

3 ejes, estructura simple.
Diámetro 2-12MM, recorrido 130MM.
4 piezas de herramientas eléctricas (vivas).
Cabezal de potencia de desarrollo propio de JSWAYS, bajo nivel de ruido, alta rigidez, alta precisión y calidad de clase mundial.
Uso duradero, fácil mantenimiento.

Modelo:
D123A
Marca:
JSWAY
Código:
8457101000
Ejes:
3, XYZ
Herramientas:
18 piezas
Huso:
eléctrico

Disponibilidad:



Preguntar

Configuración:

1 、 Sistema: SYNTEC 220 TB

2. Husillo: husillo eléctrico de precisión de desarrollo propio JSWAY

3. Rodamiento de varilla de precisión japonés NSK-P4

4. Riel guía de precisión P2 autolubricante HIWIN de Taiwán

5 、 varilla roscada de precisión Taiwán HIWIN C3

6. Husillo principal y secundario: motor de husillo eléctrico de 5,5 kW

7. Herramienta eléctrica ER16 x 4PCS del lado del husillo principal S3 con servomotor YASKWA 1KW

8 、 base de herramienta fija S5 del extremo del husillo principal ER16 x 4 piezas + herramienta eléctrica ER16 x 2 piezas con servomotor YASKWA

9 、 Base más linda del extremo del eje principal 12 x 12 mm x 8 piezas

10. Motor axial: eje Z con servomotor japonés Yaskawa de 850 w; El eje X adopta el servomotor japonés Yaskawa de 1000w; El eje Y adopta el servomotor japonés Yaskawa de 1300w (con freno).

11 、 Componentes neumáticos AIRTAC de Taiwán

12 、 Buzo de bomba de lubricante automático de personalización JSWAY

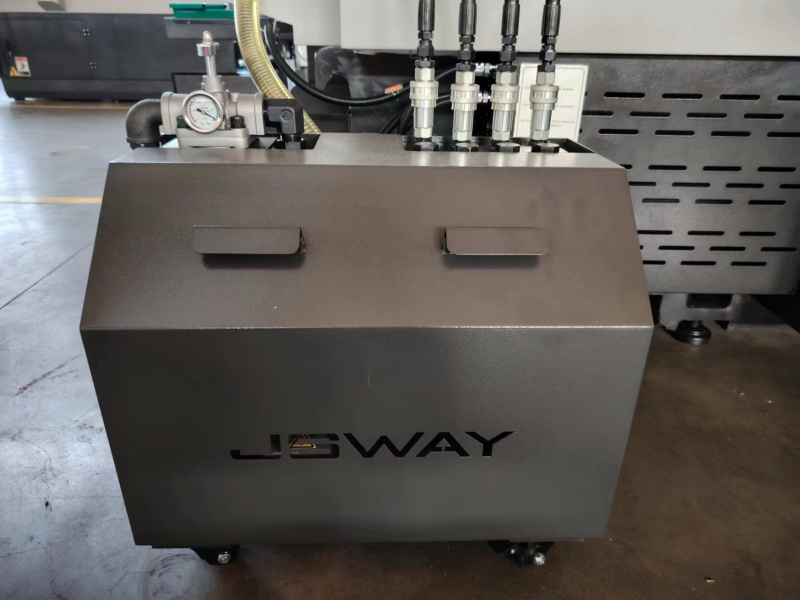

13 、 Estación de alta presión de personalización JSWAY

D123A

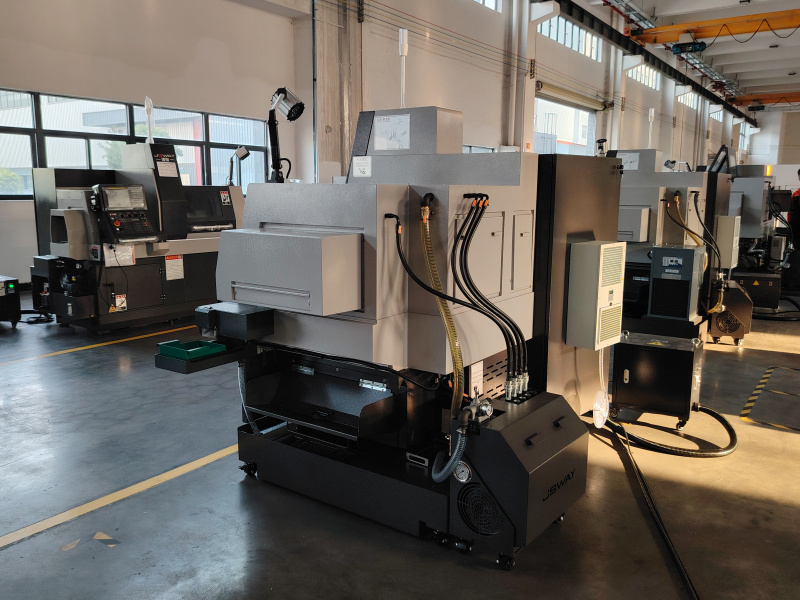

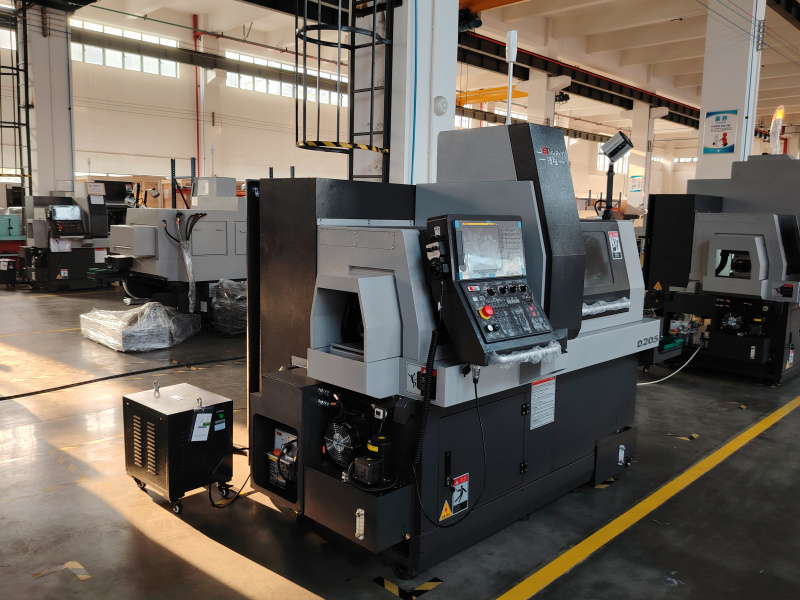

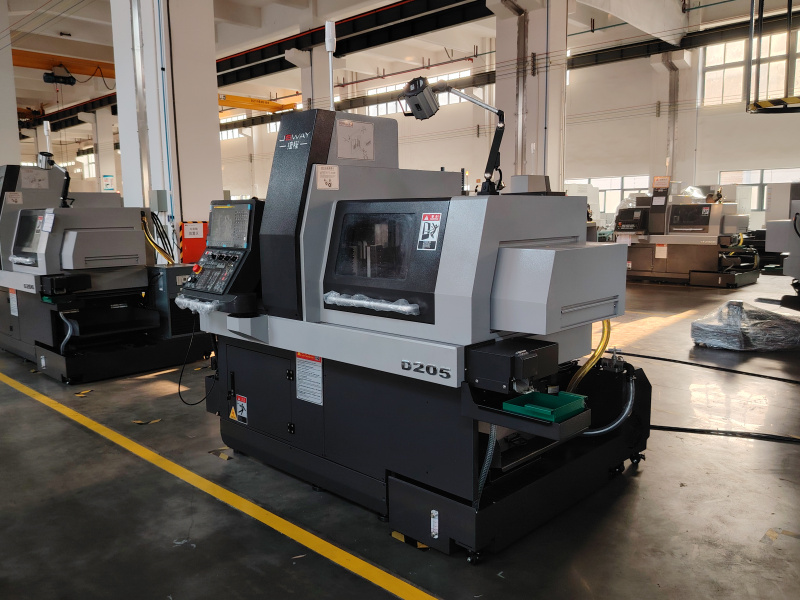

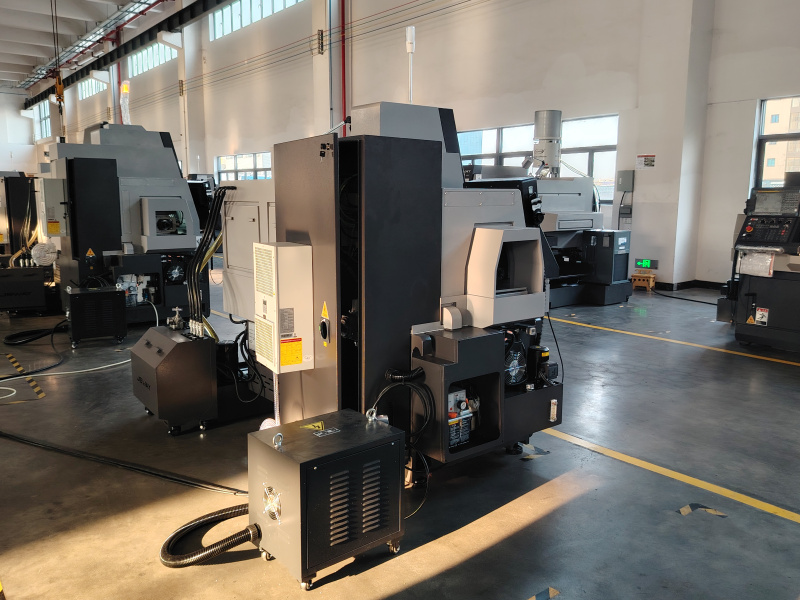

D205 13 D205 14

Artículo	D123B
Sistema	SINTEC	22TB
Capacidad de procesamiento	Máx. diámetro de mecanizado	Ø2-Ø16mm
	Longitud máxima de mecanizado único	Máx. material triple diámetro (sin casquillo guía) /125 mm (con casquillo guía)
	Husillo principal máx. diámetro de perforación	Ø7mm
	Diámetro máximo de roscado del husillo principal	M6
	Diámetro del orificio pasante del husillo principal	Ø16mm
	Husillo principal máx. velocidad de giro	10000 rpm
	Lado máx. diámetro de perforación	Ø7mm
	Lado máx. diámetro de roscado	M5
	Fresado lateral máx. velocidad	5500 rpm
base de herramientas y potencia del motor	Cortador de husillo principal	8 bases de corte de 12x12 mm.
	Herramienta lateral del husillo principal	4 Uds. Herramienta eléctrica ER16
	Herramienta de extremo del husillo principal	Base de herramienta fija 4 Uds ER16 + herramienta eléctrica 2 uds ER16
	velocidad de movimiento	30 m/min (Y1/Z1) 20 m/min (X1)
	Potencia eléctrica del husillo principal	5500W
	Potencia del motor de fresado lateral	1000W
Potencia del motor de alimentación	El eje Z1 alimenta la potencia del servomotor.	YASKAWA 850W
	El eje X1 alimenta la potencia del servomotor.	YASKAWA 1000W
	El eje Y1 alimenta la potencia del servomotor	YASKAWA 1300W(freno）
Máquina	Dimensión	Alrededor de L1670xW1275xH1729mm
Máquina	peso total	Alrededor de 1300 kg

Torno suizo cnc de 3 ejes Torno suizo Haas eléctrico de 3 ejes torno suizo de 3 ejes Torno suizo hardinge eléctrico de 3 ejes Torno eléctrico de husillo eléctrico de 3 ejes. Torno de herramienta eléctrica de 3 ejes. Torno eléctrico de herramienta viva de 3 ejes Torno suizo CNC eléctrico de 3 ejes

Productos relacionados

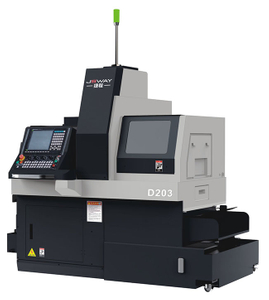

Torno suizo CNC con cabezal eléctrico de husillo eléctrico de 3 ejes D203
