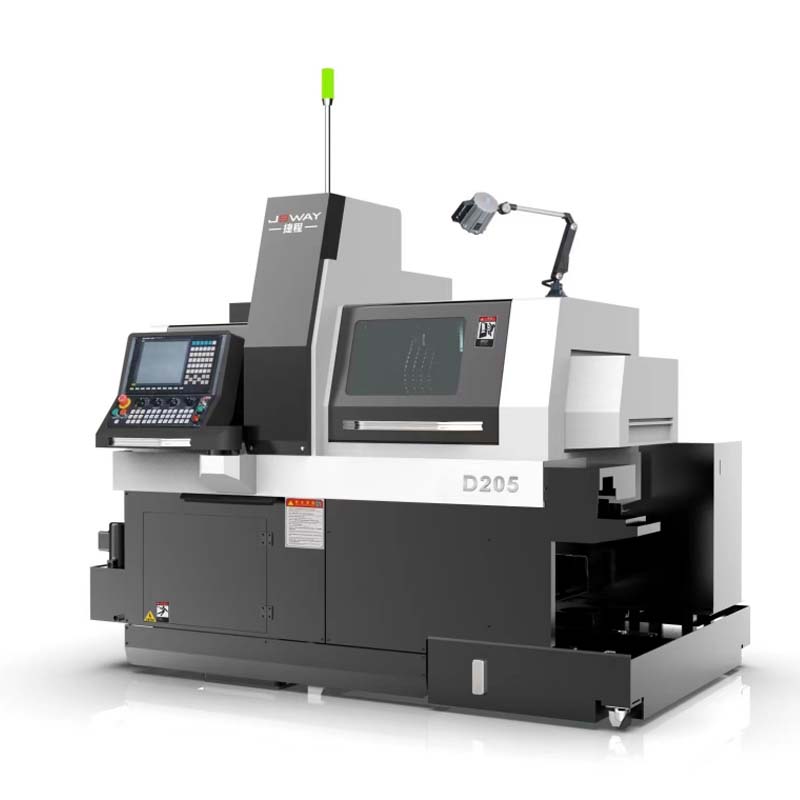

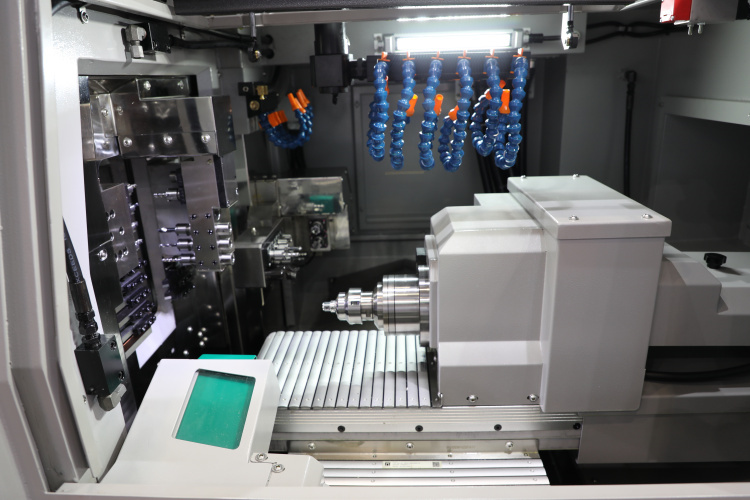

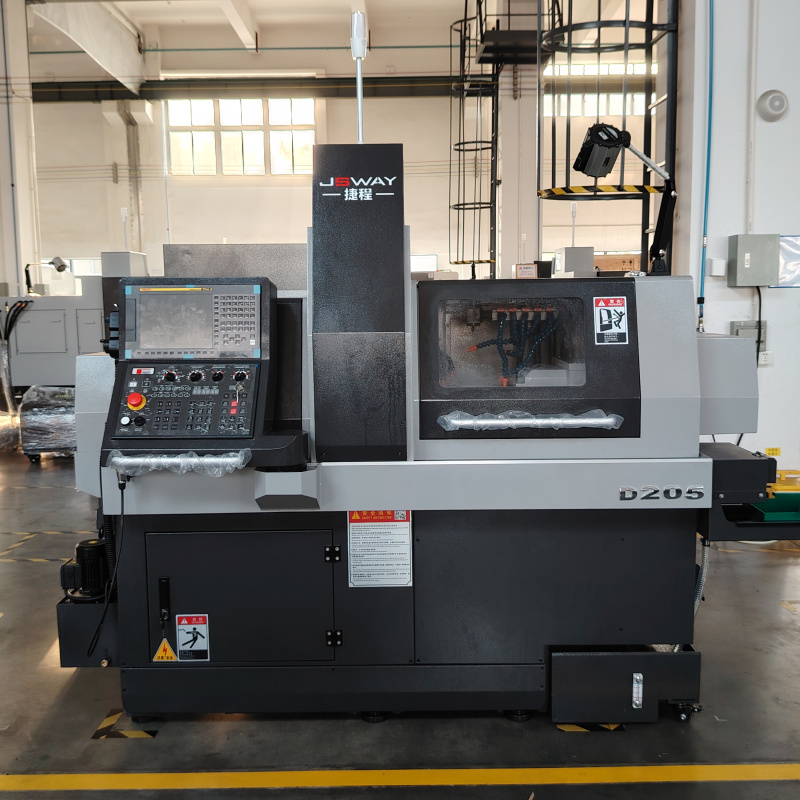

D205D 5 Eixo Elétrico Eixo Ferramentas Ao Vivo CNC Torno Suíço

Recursos do torno tipo suíço

Este tipo de máquina suíça tem a função de composto de torneamento e fresamento, especialmente adequada para grandes quantidades, múltiplas variedades e tarefas de usinagem de alta precisão de eixos delgados e pequenas peças rotativas complexas. A precisão e exatidão de nossos produtos são altas, as peças principais são feitas de marcas internacionais conhecidas e o processo de produção e a tecnologia estão em uma posição de liderança na China. Os produtos são amplamente utilizados em comunicação, refrigeração, instrumentos ópticos, eletrodomésticos, automóveis, motocicletas, eletrônicos, motores especiais, relógios... etc.

Modelo:
D205D
Marca:
JSWAY
Eixos:
5, X1Y1Z1 + X2Z2
Ferramentas:
24 peças
Fuso:
mecânico

Disponibilidade:



Pergunte

1. Sistema: SYNTEC 220 TB.

2. Fuso: Fuso elétrico de precisão de personalização JSWAY.

3. Rolamento de haste de precisão Japão NSK-P4.

4. Trilho guia de precisão P2 autolubrificante Taiwan HIWIN.

5. Haste de rosca de precisão Taiwan HIWIN C3.

6. Fuso principal e secundário: motor de fuso elétrico de 7,5KW.

7. Motor de cabeça motorizada lateral do eixo principal S3 (ferramenta elétrica ER16 x 4PCS) com servo motor Japão YASKAWA de 1,0 KW.

8. Base de ferramenta fixa da extremidade do eixo principal S5 ER16 x 4PCS + ferramenta elétrica ER16 x 2PCS com servo motor Japão YASKAWA 1,0 KW.

9. Base mais fofa da extremidade do eixo principal12 * 12mm x 8PCS.

10. Ferramenta fixa de extremidade do subfuso S4 ER16 x 3PCS + ferramenta elétrica ER16 x 3PCS com servo motor Japão YASKAWA 1,0 KW.

11. Componentes pneumáticos Taiwan AIRTAC.

12. Mergulhador com bomba de lubrificante automática BAOTN.

13. Estação de alta pressão de personalização JSWAY.

Item	D205D
Sistema	FANUC	Oi-TF Plus
Capacidade de processamento	Máx. diâmetro de usinagem	Φ20mm
	Comprimento máximo de usinagem única	Máx. diâmetro triplo do material (sem bucha guia) /125mm (com bucha guia)
	Fuso principal máx. diâmetro de perfuração	Φ10mm
	Fuso principal máx. diâmetro de rosqueamento	M8
	Fuso principal através do diâmetro do furo	23mm
	Fuso principal máx. velocidade de giro	10.000 r/min
	Lado máx. diâmetro de perfuração	Φ10mm
	Lado máx. diâmetro de rosqueamento	M6
	Fresamento lateral máx. velocidade	5500 r/min
	Subfuso máx. segurar o diâmetro da barra	Φ20mm
	Subfuso máx. comprimento da extensão	120 mm
	Subfuso máx. diâmetro de perfuração	Φ10mm
	Subfuso máx. diâmetro de rosqueamento	M8
	Subfuso máx. velocidade de giro	10.000 r/min
	Ferramenta do subfuso máx. diâmetro de perfuração	Φ10mm

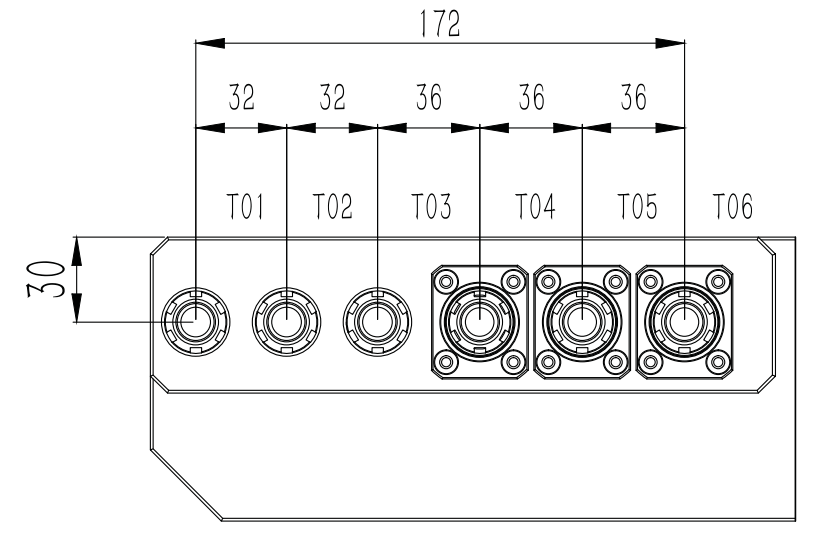

Base da ferramenta e potência do motor	Cortador de fuso principal	Base de cortador 8PCS 12x12mm
	Ferramenta lateral do fuso principal	Ferramenta elétrica 4PCS ER16
	Ferramenta final do fuso principal	Base de ferramenta fixa 4PCS ER16 + ferramenta elétrica 2PCS ER16
	Ferramenta final do subfuso	Base de ferramenta fixa 3PCS ER16 + ferramenta elétrica 3PCS ER16
	Velocidade de movimento	30m/min(Y1/Z1/X2/Z2) 20m/min(X1)
	Potência do fuso elétrico principal	3700W
	Potência do fuso subelétrico	3700W
	Potência do motor de fresamento lateral	1000 W
	Potência final do motor	750W
	Potência do motor final do subfuso	1000 W
Potência do motor de alimentação	O eixo Z1 alimenta a potência do servo motor	1200W
	O eixo X1 alimenta a potência do servo motor	750W
	O eixo Y1 alimenta a potência do servo motor	1200W (freio)
	O eixo Z2 alimenta a potência do servo motor	750W
	O eixo X2 alimenta a potência do servo motor	750W

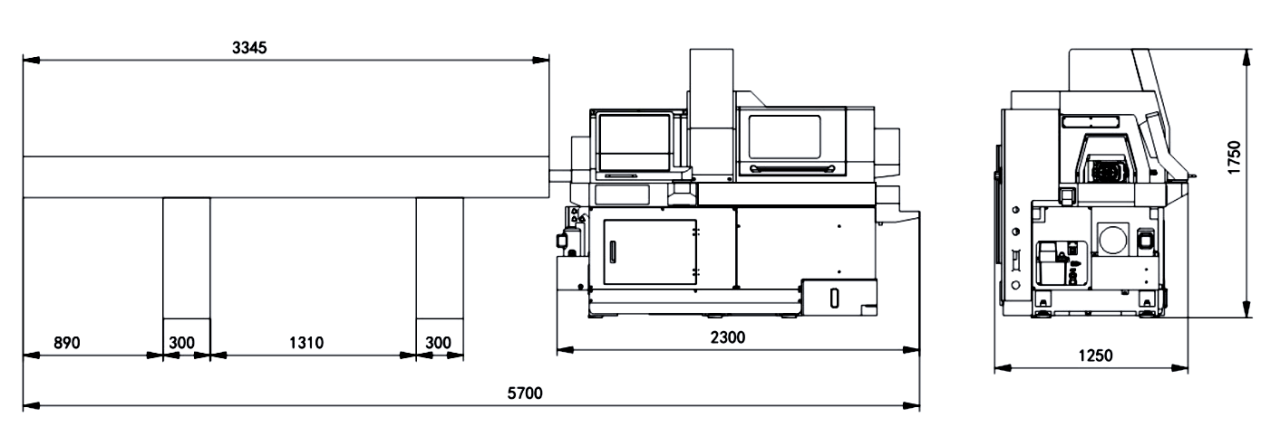

Máquina	Dimensão	Cerca de L2300xX1250xH1750mm
Máquina	Peso total	Cerca de 2.550 kg

D205D Eixo Elétrico de 5 Eixos Ferramentas Vivas CNC Torno Suíço

Eleve sua usinagem de precisão com o torno suíço CNC de ferramentas elétricas de eixo 5 eixos D205D . Projetada para trabalhos de alta velocidade e alta precisão, esta máquina inovadora integra capacidade avançada de 5 eixos e tecnologia de fuso elétrico, proporcionando flexibilidade e eficiência superiores para a fabricação de peças complexas.

Características:

Capacidade de 5 eixos : permite a usinagem multidirecional de geometrias complexas, aumentando a gama de peças que você pode produzir.
Fuso Elétrico : O fuso elétrico de alta velocidade oferece desempenho consistente com manutenção mínima, garantindo cortes precisos em velocidades rápidas.
Ferramentas acionadas : As ferramentas acionadas integradas aumentam a versatilidade, permitindo operações multieixos simultâneas, ideais para peças que exigem torneamento, furação e fresamento em uma única configuração.
Compatibilidade com torno CNC Swiss : Especialmente projetado para trabalhar com Tornos suíços CNC, que oferecem soluções compactas e de alta precisão para indústrias que exigem tolerâncias restritas.

Vantagens:

Maior produtividade : A combinação de usinagem de 5 eixos e ferramentas mecânicas minimiza o tempo de configuração e reduz o tempo de ciclo, permitindo uma produção de peças mais rápida.
Usinagem versátil : Este torno pode processar uma ampla variedade de materiais e geometrias complexas, incluindo aqueles encontrados nas indústrias médica, automotiva e automotiva.
Alta Precisão : O D205D oferece precisão excepcional, garantindo que mesmo as peças mais complexas atendam aos padrões exatos de qualidade e precisão.
Econômico : com ferramentas motorizadas integradas e recursos de 5 eixos, esta máquina maximiza a eficiência da produção, reduzindo a necessidade de múltiplas máquinas ou configurações, economizando, em última análise, tempo e dinheiro.

Benefícios:

Eficiência Maximizada : Com seus recursos avançados, a D205D reduz a necessidade de múltiplas operações ou configurações de máquina, simplificando o processo de fabricação e economizando um tempo valioso de produção.
Produção melhorada : Espere ciclos de produção mais rápidos e maior rendimento com esta máquina de alta velocidade e alta precisão, aumentando sua capacidade de produção.
Qualidade Consistente : A precisão do sistema CNC de 5 eixos garante que cada peça produzida atenda a altos padrões de qualidade, mesmo para as aplicações mais desafiadoras.
Flexibilidade para Projetos Complexos : Ideal para indústrias que exigem componentes complexos e de alta tolerância, o D205D permite que os fabricantes assumam uma gama mais ampla de projetos, atendendo às diversas necessidades dos clientes.

Aplicações comuns:

: Componentes de precisão para aeronaves e equipamentos de exploração espacial.
Médica : Fabricação de peças de alta tolerância para dispositivos médicos e implantes.
Automotivo : Peças de alto desempenho, como componentes de motores e peças personalizadas para fabricação de veículos.
Industrial : Peças complexas para fabricação de máquinas, ferramentas de precisão e outros equipamentos.
