1. Atuador final para posicionamento de precisão

• Função principal:
  Converte o movimento rotativo de servo motores em deslocamento linear de nível nanométrico de postes de ferramentas, buchas guia e fusos principais.

• Implementação Técnica:

• Utiliza fusos de esferas de ultra-alta precisão de grau C0 (JIS) ou grau P0 (ISO) e superior (erro de posicionamento ≤ 3μm/300mm).

• Alcança precisão de posicionamento de repetição ≤ ±1μm com codificadores lineares de circuito fechado.

• Impacto:

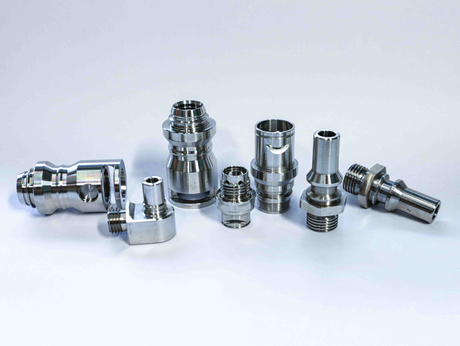

  Garante tolerâncias dimensionais e geométricas em nível micrométrico (por exemplo, coaxialidade, cilindricidade) para peças em miniatura (parafusos ósseos médicos, engrenagens de relógios).

---

2. Nervo de alta velocidade para resposta dinâmica

• Função principal:
  Permite corte sincronizado de múltiplos eixos em alta velocidade (por exemplo, torneamento simultâneo com porta-ferramentas radiais e fresamento com ferramentas motorizadas de face final durante a rotação do fuso).

• Implementação Técnica:

• O design de alto avanço (avanço: 10–20 mm) reduz os requisitos de velocidade de rotação enquanto aumenta as taxas de avanço (até 30 m/min).

• O valor Dn ≥ 160.000 (diâmetro nominal do parafuso × rpm) evita perda de passo em altas velocidades.

• Impacto:
  Obtém usinagem de configuração única de peças pequenas e complexas e reduz o tempo de ciclo.

---

3. Coluna Transmissora de Força para Suporte Rígido

• Função principal:
  Resiste às forças de corte radiais/axiais durante a usinagem, evitando desvio ou vibração do caminho da ferramenta.

• Implementação Técnica:

• A pré-carga ultra-alta (rigidez axial ≥ 500 N/μm) elimina folga.

• Dureza da pista ≥ HRC 60; precisão da bola: grau G5 (variação de diâmetro ≤ 0,5 μm).

• Impacto:
  Mantém a estabilidade dimensional de peças de paredes finas (por exemplo, caixas de conectores eletrônicos) e evita a degradação da rugosidade da superfície (Ra > 0,4 ​​μm) causada por marcas de trepidação.

---

4. Defensor Ativo Contra Deformação Térmica

• Função principal:
  Suprime o alongamento do parafuso causado pelo calor friccional, evitando desvio dimensional na produção em lote.

• Implementação Técnica:

• Estrutura de resfriamento oca: Circula óleo com temperatura controlada (20±0,5°C) internamente para limitar o aumento de temperatura a ≤1°C.

• Montagem pré-tensionada: Aplica pré-alongamento de 0,03 mm/m para neutralizar a expansão térmica (ΔL=α·L·Δt, α≈11×10⁻⁶/℃).

• Impacto:
  Comprime o erro térmico para ≤2 μm (vs. 20 μm em parafusos padrão), eliminando falhas de lote após usinagem prolongada.

---

5. Fortaleza de durabilidade para longa vida útil

• Função principal:
  Mantém a precisão por mais de 10 anos sob interpolação frequente de micropassos (por exemplo, torneamento de microroscas de 0,01 mm).

• Implementação Técnica:

• Vedações multi-lábios + graxa de longa duração (por exemplo, série Kluber NBU) bloqueiam poeira e lascas.

• Esferas cerâmicas/revestimentos especiais (por exemplo, série NSK HTF-SRC) reduzem as taxas de desgaste.

• Impacto:
  Minimiza o tempo de inatividade e atende aos rigorosos requisitos de confiabilidade em aplicações médicas/aeroespaciais.

---

Resumo

Os fusos de esferas são os facilitadores físicos dos tornos do tipo suíço em cinco dimensões críticas:

• Posicionamento em nível de mícron para microestruturas complexas;

• Rigidez de alta velocidade que suporta corte multieixo sincronizado;

• Controle térmico ativo garantindo consistência do lote;

• Design ultrarresistente ao desgaste, permitindo operação livre de manutenção por mais de 10 anos.
  Seu desempenho define o teto de precisão da usinagem do tipo suíço – verdadeiros “campeões invisíveis” em transmissão de precisão.
