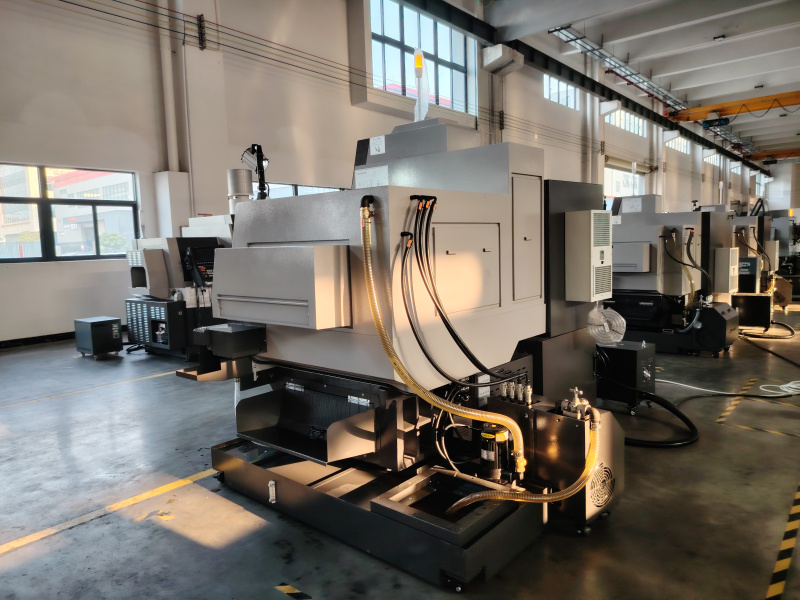

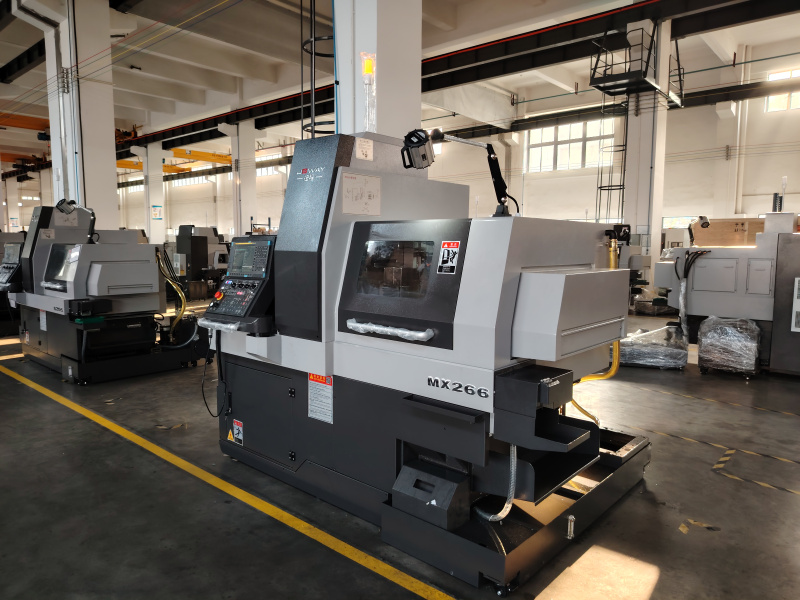

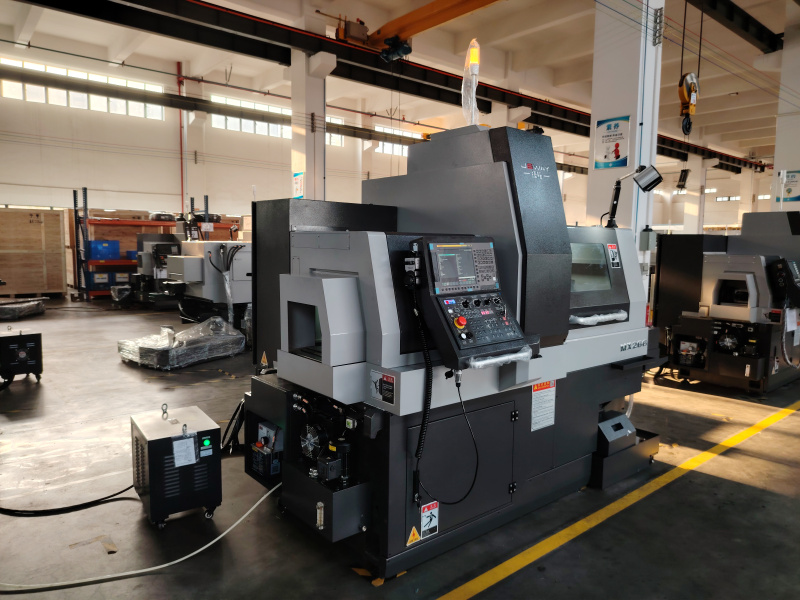

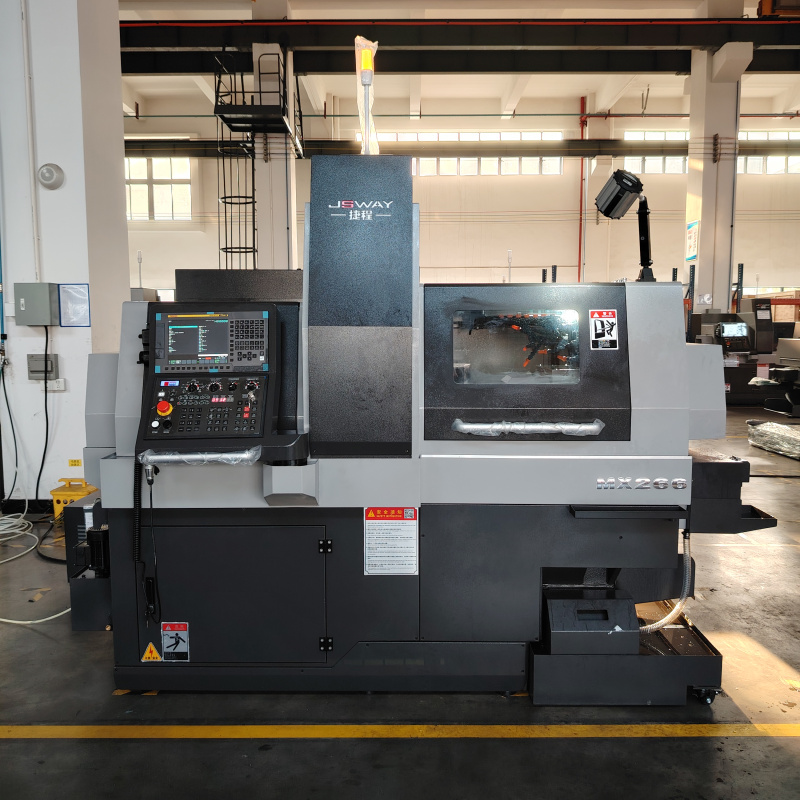

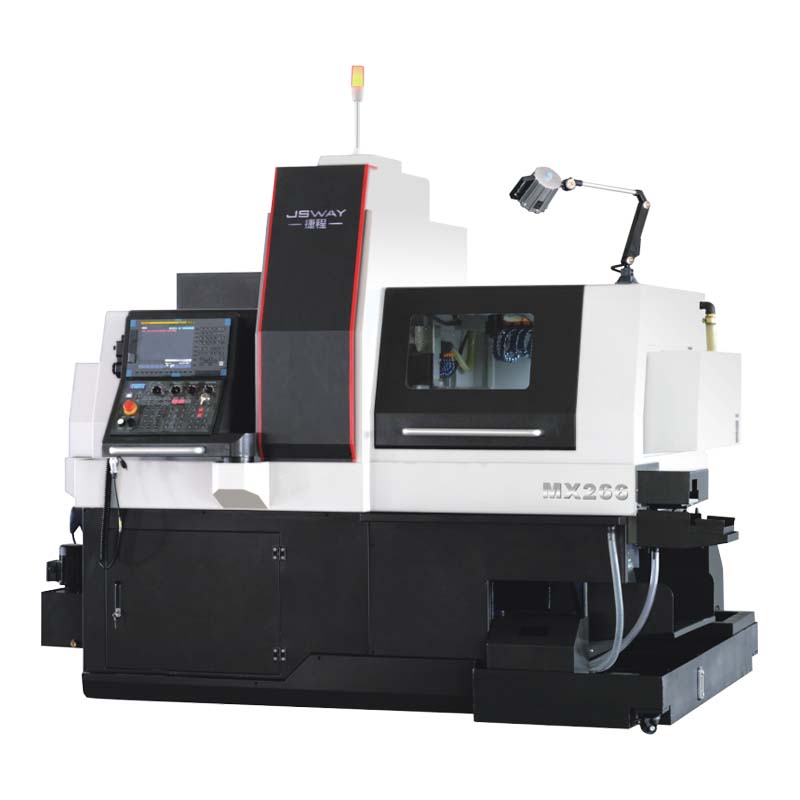

Mx266b eixo elétrico cnc 6 eixos 25 ferramentas máquina de torno suíço

Vantagem e recursos:

Fuso desenvolvido de forma independente. Velocidade rápida de decolagem e pouso, alta eficiência.
Cabeça motorizada desenvolvida de forma independente. Baixo ruído, forte rigidez, alta precisão, atingindo o primeiro nível mundial e tecnologia líder na China.
Aparência patenteada, acabamento bonito e preciso e estrutura rigorosa.
A porca do parafuso é do tipo porca dupla. Corte rígido forte.
A base da máquina, estrutura do motor, assento do rolamento, (fuso auxiliar) estrutura conectada à placa de arrasto. Estrutura compacta e bela aparência.
Sistema operacional: FANUC ou Syntec.
A maioria dos modelos pode ser equipada com função de compensação térmica e função automática de quebra de cavacos.
6 eixos, 35 ferramentas, fuso elétrico, quase qualquer peça de trabalho complicada ou complexa pode ser feita de uma só vez.
Alta eficiência. O fuso duplo pode funcionar ao mesmo tempo.

Modelo:
MX266B
Marca:
JSWAY
Eixos:
6, X1Y1Z1 + X2Y2Z2
Ferramentas:
35 peças
Fuso:
elétrico

Disponibilidade:



Pergunte

1. Sistema: SYNTEC 220 TB.

2. Fuso: Fuso de precisão autodesenvolvido pela JSWAY.

3. Rolamento de haste de precisão Japão NSK-P4.

4. Trilho guia de precisão P2 autolubrificante Taiwan HIWIN.

5. Haste de rosca de precisão Taiwan HIWIN C3.

6. Fuso principal e secundário: motor de fuso elétrico de 8200W.

7. Ferramenta elétrica S3 do lado do fuso principal ER16 x 3PCS + ER16 x 2PCS com servo motor YASKAWA 1000W.

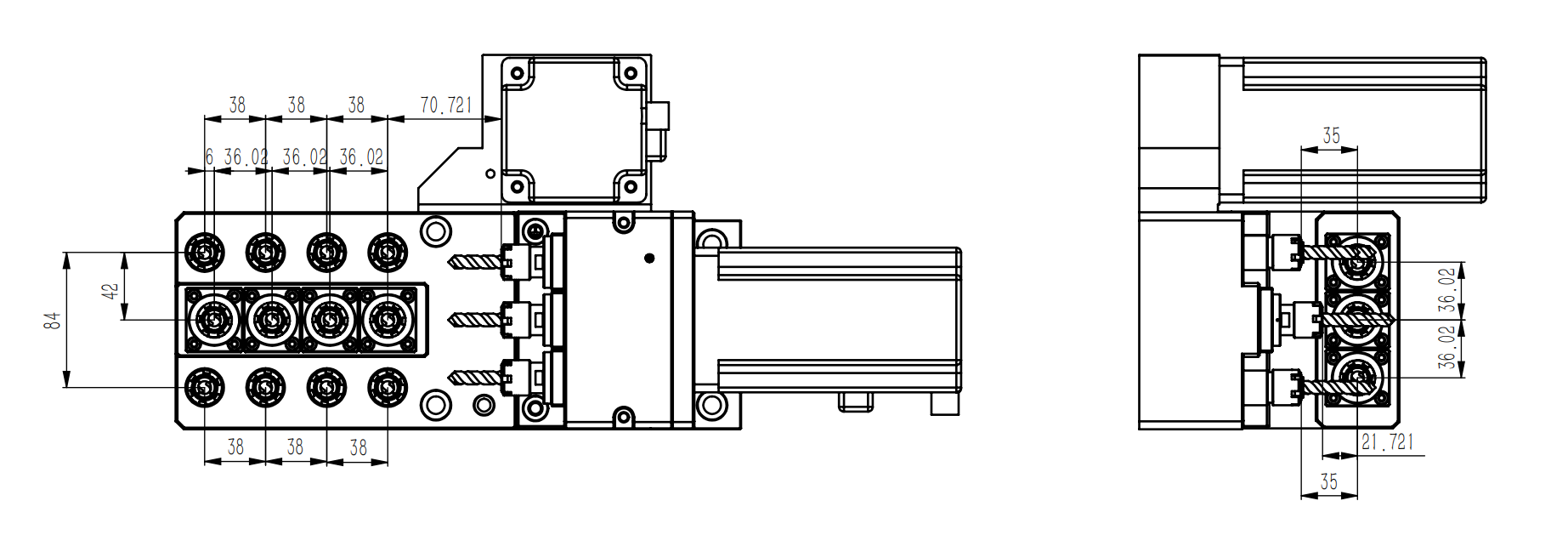

8. Extremidade do fuso principal S5 com função de eixo B, base de ferramenta fixa ER16 x 4PCS + cabeçote motorizado ER16 x 4PCS com servo motor YASKAWA 1000W.

9. Base mais fofa do fuso principal 16 x 16 mm x 7CS.

10. Base de ferramenta fixa S4 da extremidade do subfuso ER16 x 8PCS + cabeçote motorizado ER16 x 4PCS com servo motor YASKAWA 1000W.

11. Cabeçote motorizado S4 do lado do subfuso ER16 x 3PCS com servo motor YASKAWA 1000W.

12. Componentes pneumáticos Taiwan AIRTAC.

13. Mergulhador automático da bomba de lubrificante de personalização JSWAY.

14. Estação de alta pressão de personalização JSWAY.

Item	MX266B
Sistema	SYNTEC	220 TB
Sistema	Velocidade de movimento	30m/min (eixo X)
Capacidade de processamento	Diâmetro da barra de retenção do fuso principal	Ø5mm-Ø26mm
	Fuso principal máx. diâmetro de perfuração	Ø10mm
	Diâmetro máximo de rosqueamento do fuso principal	M8
	Diâmetro da barra de retenção do subfuso	Ø5mm-Ø26mm
	Subfuso máx. diâmetro de perfuração	Ø8mm
	Subfuso máx. diâmetro de rosqueamento	M6
	Fresamento lateral máx. diâmetro de perfuração	Ø10mm
	Fresamento lateral máx. diâmetro de rosqueamento	M8
Fuso elétrico	Potência do fuso principal	8200 W
	Fuso principal máx. velocidade de giro	8.000 r/min
	Potência do subfuso	8200 W
	Subfuso máx. velocidade de giro	8.000 r/min
Fuso máx. viagem	Curso da bucha guia móvel (tipo estriado)	220mm
Fuso máx. viagem	Sem deslocamento da bucha guia (opcional)	360 mm

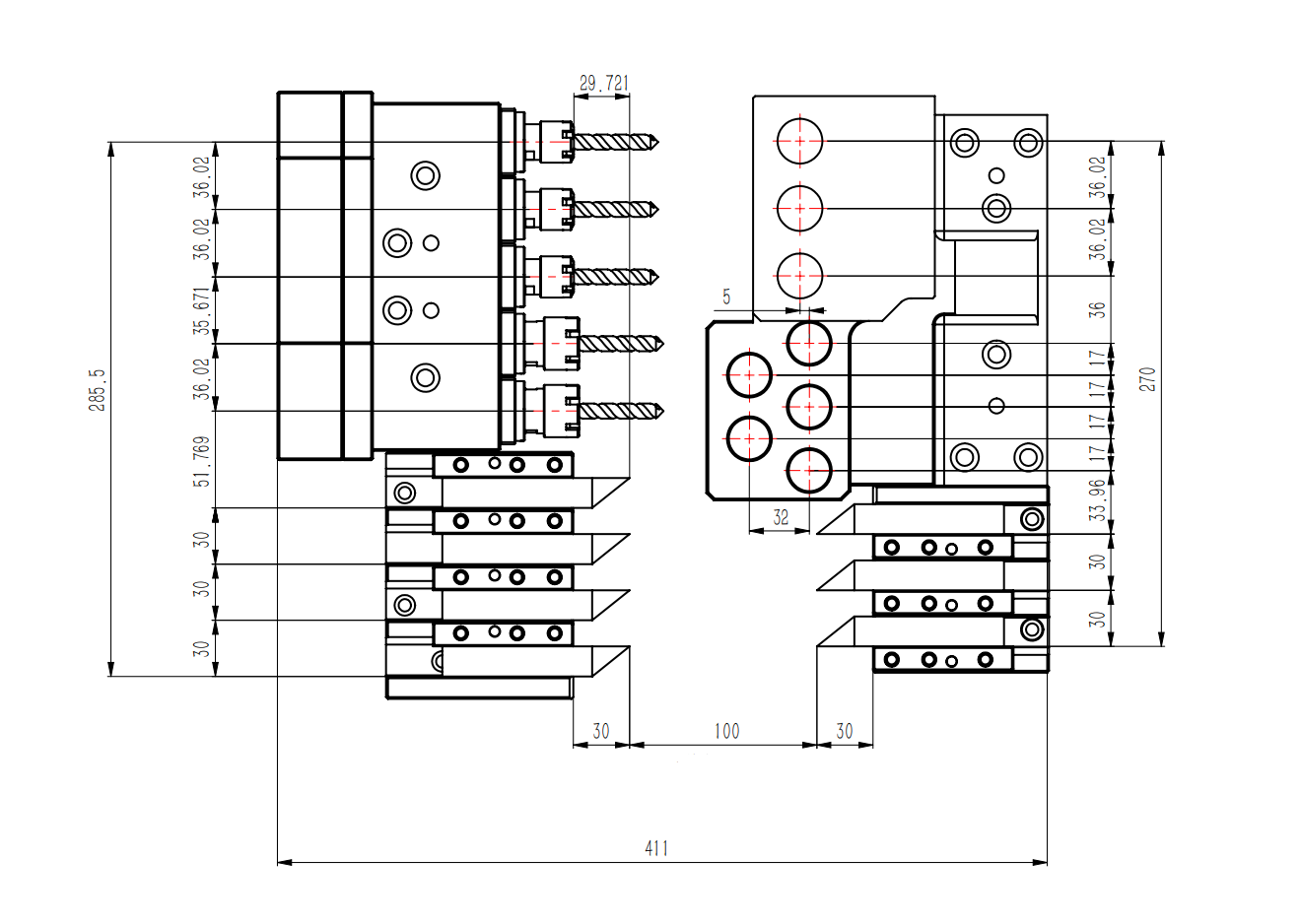

Ferramenta	Cortador de fuso principal	Base de cortador 7PCS 16x16mm
	Ferramenta lateral do fuso principal	3PCS ER16 + 2PCS ER20 ferramenta elétrica
	Cabeçote motorizado do lado do fuso principal máx. velocidade de giro	5500 r/min
	Potência do motor do cabeçote lateral do fuso principal	YASKAWA 1000W
	Ferramenta final do fuso principal	4 PCS base de ferramenta fixa + 4 PCS ferramenta elétrica ER16
	Cabeçote motorizado da extremidade do fuso principal máx. velocidade de giro	5500 r/min
	Potência final do fuso principal Potência do motor da cabeça	YASKAWA 1000W
	Ferramenta final do subfuso	Base de ferramenta fixa 8PCS + ferramenta elétrica 4PCS ER16
	Cabeçote motorizado da extremidade do subfuso máx. velocidade de giro	5500 r/min
	Potência final do subfuso Potência do motor do cabeçote	YASKAWA 1000W
	Ferramenta lateral do subfuso	Ferramenta elétrica 3PCS ER16
	Cabeçote motorizado lateral do subfuso máx. velocidade de giro	5500 r/min
	Potência do motor do cabeçote lateral do subfuso	YASKAWA 1000W
Potência do motor de alimentação	O eixo Z1 alimenta a potência do servo motor	YASKAWA 850W
	O eixo X1 alimenta a potência do servo motor	YASKAWA 850W
	O eixo Y1 alimenta a potência do servo motor	YASKAWA 1300W (freio)
	O eixo Z2 alimenta a potência do servo motor	YASKAWA 850W
	O eixo X2 alimenta a potência do servo motor	YASKAWA 850W
	O eixo Y2 alimenta a potência do servo motor	YASKAWA 850W (freio)

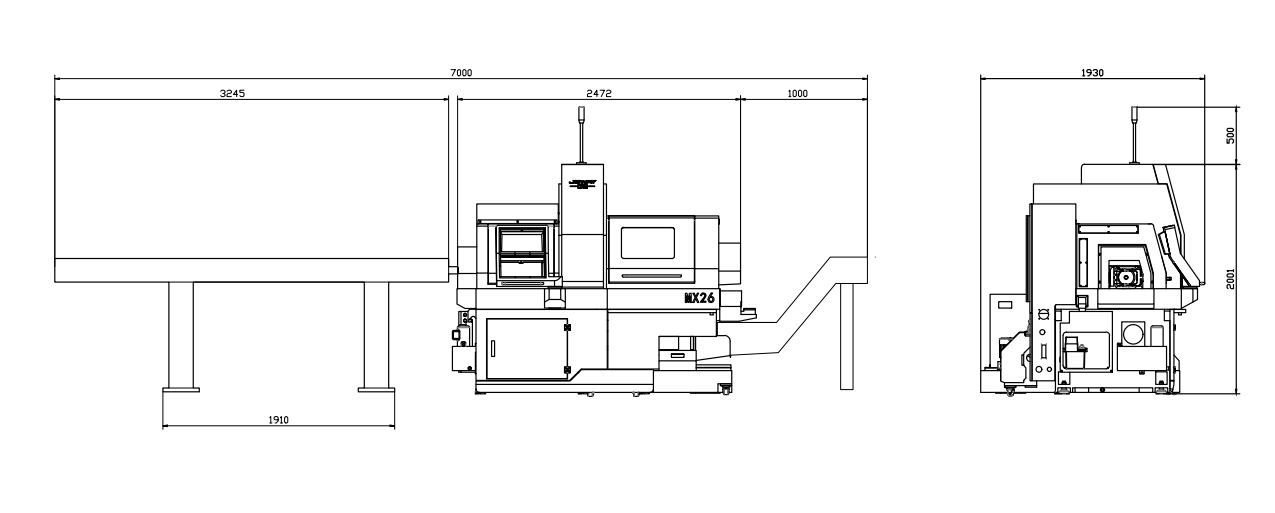

Máquina	Dimensão	Cerca de L2472xW1930xH2501mm
Máquina	Peso total	Cerca de 3500kg

Torno CNC suíço torno suíço cnc 6 eixos torno cnc de 6 eixos torno de fuso elétrico torno CNC syntec
