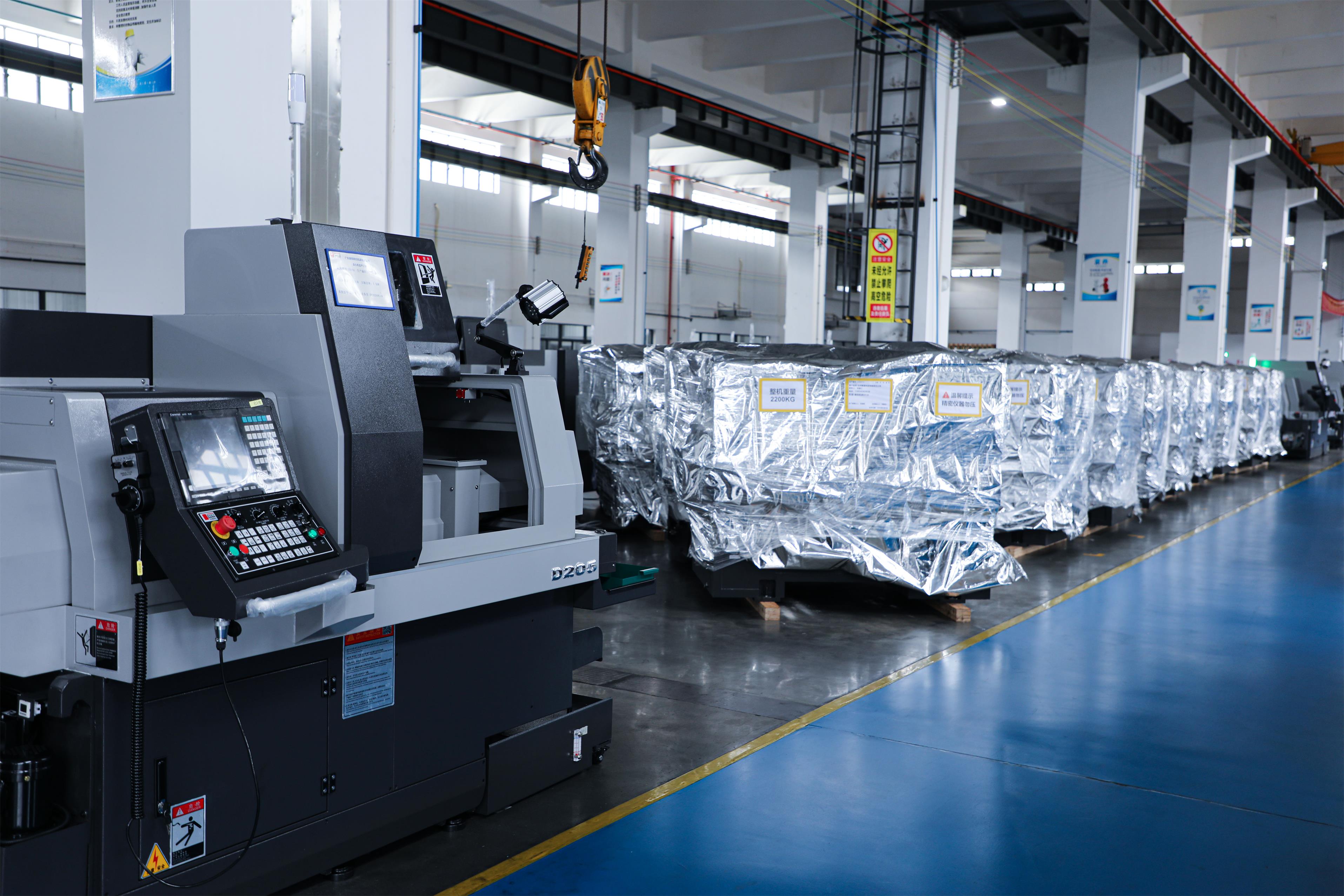

1. Makina Seçimi ve Teknik Özellikler

Hilal şeklindeki sıvı soğutma konnektörlerinin yapısal özelliklerine ve hassasiyet gereksinimlerine bağlı olarak, çok eksenli enterpolasyonla donatılmış yüksek hassasiyetli İsviçre tipi bir CNC torna tezgahı seçilmelidir. Tezgahın, çeşitli işleme yöntemlerini entegre etmek ve koordine etmek için yeterli sayıda kontrollü eksene sahip olması gerekir. Koaksiyel çoklu alet yuvası tasarımı, birden fazla alet yuvasının üst üste bindirilmesine olanak tanır. İş milinin hassas indekslenmesiyle birlikte bu, boşta kalma süresini etkili bir şekilde azaltır ve genel işleme döngüsünü önemli ölçüde artırır.

İsviçre tipi torna tezgahları, hassas şaft tipi parçalar alanında dikkate değer avantajlar sunar. Tek bir makinede tam otomatik seri üretim elde etmek için otomatik çubuk besleyicilerle donatılabilirler, böylece işçilik maliyetleri ve kusur oranları azalır. Diş kesme ve sızdırmazlık yüzeyi bitirme işlemleri için yüksek hassasiyetli CNC sistemi ve tahrik üniteleri, konektörün sızdırmazlık performansını ve sistem güvenilirliğini sağlamanın anahtarıdır. Özellikle sıvı soğutma sistemlerinde konnektörün iç deliğinin işleme doğruluğu ve sızdırmazlık yüzeylerinin yüzey kalitesi, sistemin sızdırmazlık ve hizmet ömrünü doğrudan belirler.

2. Malzeme Seçimi ve Soğuk Dövme Ön İşlemi

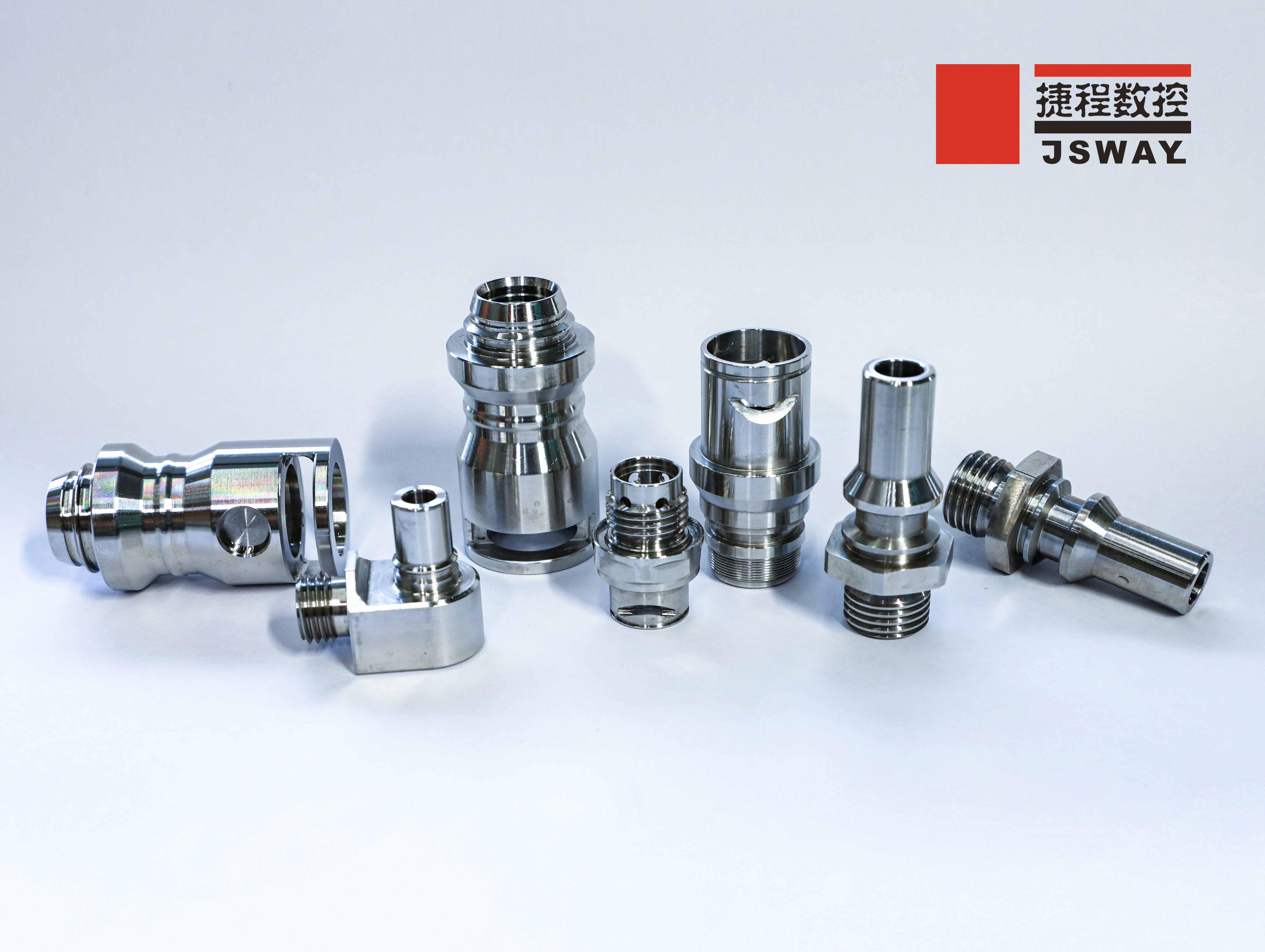

Sıvı soğutma konektörleri genellikle yüksek korozyon direncine ve iyi ısı iletkenliğine sahip metallerden yapılır. Nikel kaplı pirinç, alüminyum alaşımları ve paslanmaz çelik en yaygın seçeneklerdir. Seri üretimden önce, çubuk stoğunu nihai şekle yakın altıgen bir işlenmemiş parça halinde önceden şekillendirmek için soğuk dövme veya sıcak dövme kullanılabilir. Bu ön işlem stratejisi yalnızca malzeme kullanımını iyileştirmekle ve kesme payını azaltmakla kalmaz, aynı zamanda daha yoğun, sürekli bir metal tanecik akışı oluşturarak bileşenin mekanik mukavemetini artırır.

3. Tek Kurulumlu Çok Görevli İşleme Süreci

İsviçre tipi bir torna tezgahı, tek bir bağlama işleminde dış tornalama, iç delik işleme, diş frezeleme, yan özellik işleme ve diğer işlemleri gerçekleştirebilir. Hilal şeklindeki sıvı soğutma konnektörlerini işlerken işlem sırasının mantıksal olarak düzenlenmesi önemlidir. Aşağıdaki ilkelere uyulmalıdır:

• İçten önce dış – sabit bir referans noktası oluşturmak için önce dış silindirik yüzeyi ve altıgen profili işleyin, ardından iç delikleri ve akış kanallarını kesmeye devam edin.

• Finiş işlemeden önce kaba işleme – kaba işlemeden sonra uygun bir finiş payı bırakın, ardından sızdırmazlık yüzeyleri ve dişler gibi kritik alanları bitirmek için yüksek hassasiyetli takımlar kullanın, boyut toleranslarının ve yüzey pürüzlülüğünün istikrarlı kontrolünü sağlayın.

• Hilal şekli için özel takımlar – standart olmayan hilal girintisi için, doğru geometri ve hassasiyeti sağlamak üzere hilal şeklinde kesme kenarına sahip özel yapım bir yekpare karbür kalıp frezesi kullanılmalıdır.

Ek olarak, akış kanalı içindeki derin delikler için, senkron bağlama için alt iş mili kullanılmalı, ana ve alt iş millerinin kavramayı değiştirmesine ve her iki uçta eşzamanlı işleme gerçekleştirmesine olanak sağlanmalıdır. Ana ve alt iş mili kanallarını bağımsız ve paralel olarak çalıştırarak döngü süresi etkili bir şekilde azaltılır ve hem simetrik uç yüzler hem de hilal yuvasının ilgili boyutları hassas bir şekilde tamamlanır.

4. Yüksek Hassasiyetli Derin Delik İşleme ve Talaş Tahliye Stratejisi

Yüksek hızlı kesici takımlarla birlikte yüksek basınçlı iş mili içinden soğutma sıvısı sistemi (iş mili içinden soğutma sıvısı) kullanılmalıdır. Soğutma sıvısı, iş milinin iç kanalı yoluyla doğrudan kesme kenarına iletilerek talaşları ve döküntüleri derin delikten ve kesme bölgesinin tabanından etkili bir şekilde gidererek talaş birikmesini veya dolaşmayı önler.

Uzunluk/çap oranı büyük olan derin delikler için, verimli talaş kırma ve destekli talaş tahliyesi elde etmek ve böylece takımın tıkanması ve hatta kırılma riskini ortadan kaldırmak için bir gaga delme döngüsü (yani her kısa kesme derinliğinden sonra matkabın geri çekilmesi) kullanılmalıdır. Sirkülasyonlu, filtrelenmiş, yüksek performanslı bir soğutma sıvısı sistemiyle birleştirilen bu strateji, derin deliklerin yüzey kalitesini önemli ölçüde iyileştirir, takım ömrünü uzatır ve toplam parça işleme döngüsünü kısaltır.

5. Bitirme Operasyonları ve Proses İçi Kalite İzleme

Hilal şeklindeki sıvı soğutma konektörünün sızdırmazlık temas yüzeylerinin yüzey kalitesini sağlamak için kritik sızdırmazlık yüzeyleri, yüzey pürüzlülüğünün tasarım gereklilikleri dahilinde güvenilir bir şekilde kontrol edilebilmesi için yüksek hassasiyette cilalanmış veya ince taşlanmış olmalıdır. Tüm diş özellikleri, hassas profiller elde etmek için yüksek hassasiyetli diş frezeleme takımları kullanılarak tamamen frezelenir.

Tüm işleme adımlarından sonra iş parçası, metal talaşlarını ve yağ kalıntılarını tamamen gidermek için ultrasonik temizlemeye ve özel hassas dekontaminasyona tabi tutulmalıdır. Bu, sıvı soğutma sistemlerinin temizlik ve sızdırmazlık gereksinimlerini karşılar ve sıvı soğutma konektörünün iç delik sızıntısından kaynaklanan sistem arızası risklerini temel olarak ortadan kaldırır.
