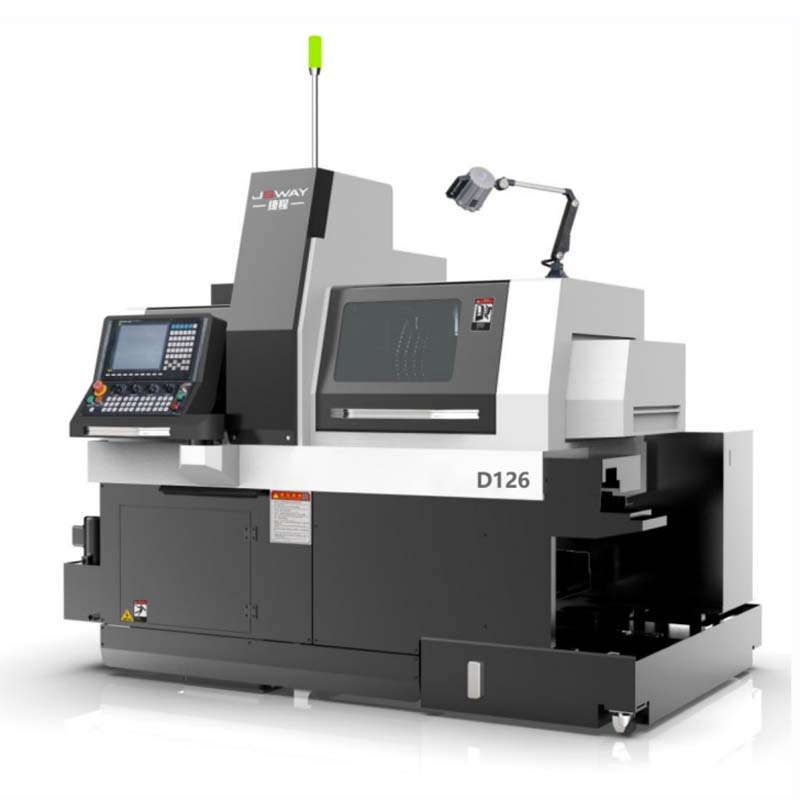

D126D Fanuc Sistema 6 eixos CNC eixo elétrico torno suíço

Vantagem e recursos

Sistema Fanuc.
Qualidade de torno de primeira classe mundial.
6 eixos, multifuncional. Quase qualquer peça de metal complicada ou complexa poderia ser feita.

Modelo:
D126D
Marca:
JSWAY
Eixos:
6, X1Y1Z1 + X2Y2Z2
Ferramentas:
29 peças
Fuso:
elétrico

Disponibilidade:



Pergunte

1. Sistema: FANUC Oi-TF Plus.

2. Fuso: fuso elétrico de precisão autodesenvolvido pela JSWAY.

3. Rolamento de haste de precisão Japão NSK-P4.

4. Trilho guia de precisão P2 autolubrificante Taiwan HIWIN.

5. Haste de rosca de precisão Taiwan HIWIN C3.

6. Fuso principal e secundário: motor de fuso elétrico FANUC 2.2KW.

7. Ferramenta elétrica S3 do lado do eixo principal ER16 x 4PCS com servo motor FANUC 1000W.

8. Base de ferramenta fixa S5 da extremidade do eixo principal ER16 x 4PCS + cabeça de potência ER16 x 2PCS com servo motor FANUC 750W.

9. Base mais fofa do eixo principal 12 x 12 mm x 8 unidades.

10. Base de ferramenta fixa S4 da extremidade do subfuso ER16 x 5PCS + cabeçote motorizado ER16 x 4PCS com servo motor FANUC 1000W.

11. Cabeça de potência S4 do lado do subfuso ER16 x 2PCS com servo motor FANUC 1000W.

12. Componentes pneumáticos Taiwan AIRTAC.

13. Mergulhador automático da bomba de lubrificante de personalização JSWAY.

14. Estação de alta pressão de personalização JSWAY.

Item	D126D
Sistema	FANUC	Oi-TF Plus
Capacidade de processamento	Máx. diâmetro de usinagem	Ø2mm-Ø12mm
	Comprimento máximo de usinagem única	Máx. diâmetro triplo do material (sem bucha guia) /125mm (com bucha guia)
	Fuso principal máx. diâmetro de perfuração	Ø10mm
	Diâmetro máximo de rosqueamento do fuso principal	M8
	Fuso principal através do diâmetro do furo	Ø19mm
	Fuso principal máx. velocidade de giro	10.000 r/min
	Lado máx. diâmetro de perfuração	Ø10mm
	Lado máx. diâmetro de rosqueamento	M8
	Fresamento lateral máx. velocidade	5500 r/min
	Subfuso máx. segurar o diâmetro da barra	Ø12mm
	Subfuso máx. comprimento da extensão	120mm
	Subfuso máx. diâmetro de perfuração	Ø10mm
	Subfuso máx. diâmetro de rosqueamento	M8
	Subfuso máx. velocidade de giro	10.000 r/min
	Ferramenta do subfuso máx. diâmetro de perfuração	Ø8mm
Base de ferramentas e potência do motor	Cortador de fuso principal	Base de cortador 8PCS 12x12mm
	Ferramenta lateral do fuso principal	Ferramenta elétrica 4PCS ER16
	Ferramenta final do fuso principal	Base de ferramenta fixa 4PCS ER16 + ferramenta elétrica 2PCS ER16
	Ferramenta final do subfuso	Base de ferramenta fixa 5PCS ER16 + ferramenta elétrica 4PCS ER16
	Ferramenta lateral do subfuso	Ferramenta elétrica 2PCS ER16
	Velocidade de movimento	30m/min(Y1/Z1/X2/Z2/Y2) 20m/min(X1)
	Potência do motor do fuso principal	2200 W
	Potência do motor do subfuso	2200 W
	Potência do motor lateral principal	1000W
	Potência do motor final do fuso principal	750 W
	Potência do motor final do subfuso	1000W
	Potência do motor lateral do subfuso	1000W
Potência do motor de alimentação	O eixo Z1 alimenta a potência do servo motor	1200 W
	O eixo X1 alimenta a potência do servo motor	750 W
	O eixo Y1 alimenta a potência do servo motor	1200W (freio)
	O eixo Z2 alimenta a potência do servo motor	750 W
	O eixo X2 alimenta a potência do servo motor	750 W
	O eixo Y2 alimenta a potência do servo motor	750W (freio)
Máquina	Dimensão	Cerca de L2300xL1250xA1750mm
Máquina	Peso total	Cerca de 2600kg
